Запчасти Sunhunk S2006

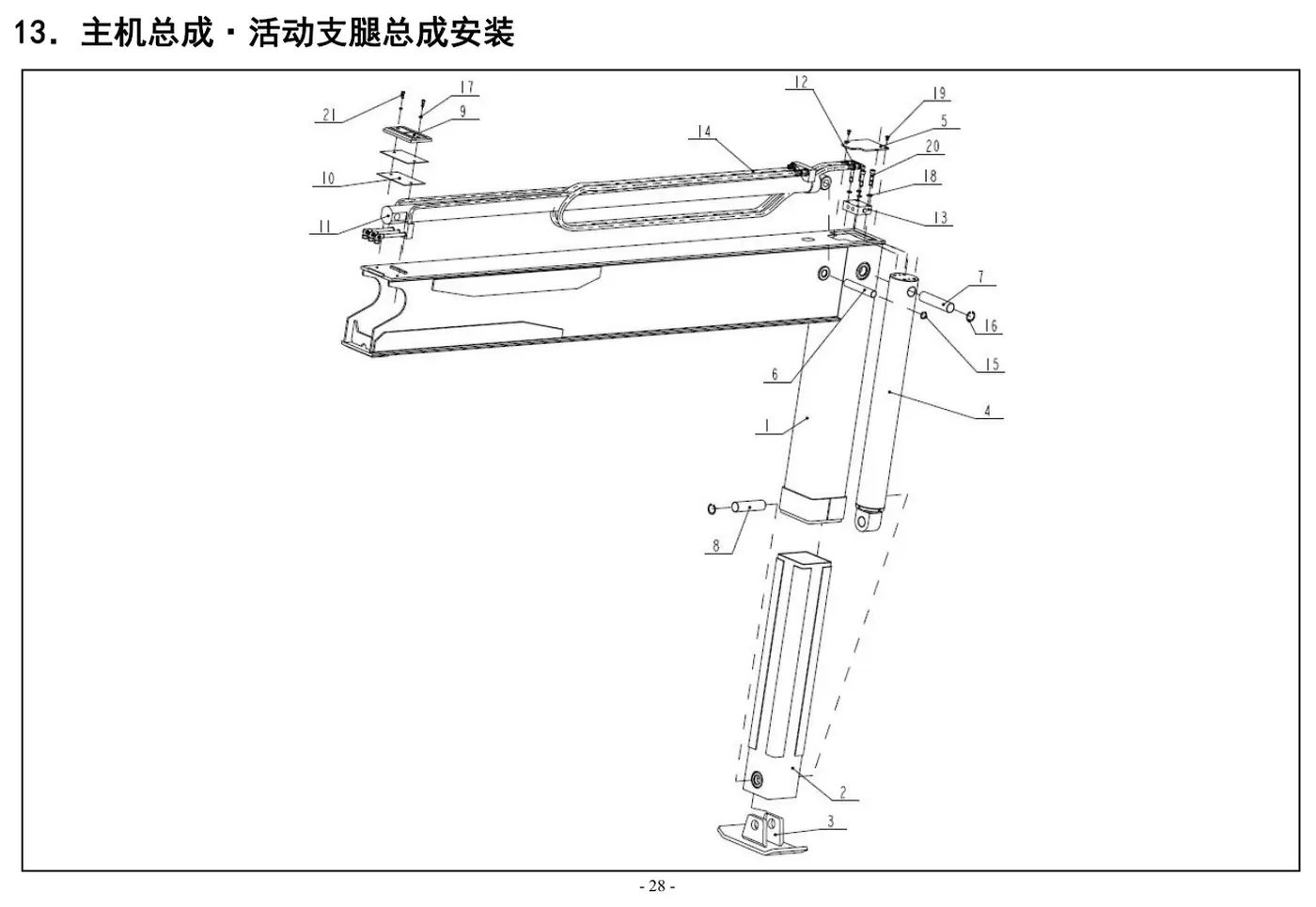

Main assembly – Movable outrigger installation
Номер позиции в таблице совпадает с номером на схеме.
Открыть крупно| Поз. | Код | Наименование | В узле | |
|---|---|---|---|---|
| 1 | 5202205110061 | Horizontal outrigger | 1 шт. | |
| 2 | 5202006230257 | Vertical outrigger | 1 шт. | |
| 3 | 5202006230262 | Outrigger foot | 1 шт. | |
| 4 | 5202005120006 | Cylinder | 1 шт. | |
| 5 | 5202006230266 | Cover plate | 1 шт. | |
| 6 | 5202006230267 | Shaft 1 | 1 шт. | |
| 7 | 5202006230268 | Shaft 2 | 1 шт. | |
| 8 | 5202006230269 | Shaft 3 | 1 шт. | |
| 9 | 5202006230270 | Outrigger slide plate | 1 шт. | |
| 10 | 5202006230265 | Backing plate | 2 шт. | |
| 11 | 5201912040057 | Cylinder | 1 шт. | |
| 12 | 727888-0003 | Joint GE - M - ED | 2 шт. | |
| 13 | 707290-0003 | Hydraulic lock | 1 шт. | |
| 14 | 707229-3252 | Hose | 2 шт. | |
| 15 | 750691-0007 | Hole with elastic ring 25 | 2 шт. | |
| 16 | 750691-0010 | Internal circlip 35 | 4 шт. | |
| 17 | 750631-0021 | Spring washer 6 | 2 шт. | |
| 18 | 750631-0001 | Spring washer 10 | 4 шт. | |
| 19 | 750531-0035 | Countersunk head screw M6×12 | 2 шт. | |
| 20 | 750421-0226 | Screw M10×45 | 4 шт. | |
| 21 | 750421-0030 | Hex socket screw | 2 шт. |
