Запчасти Sunhunk S2006
Main assembly – Control assembly installation

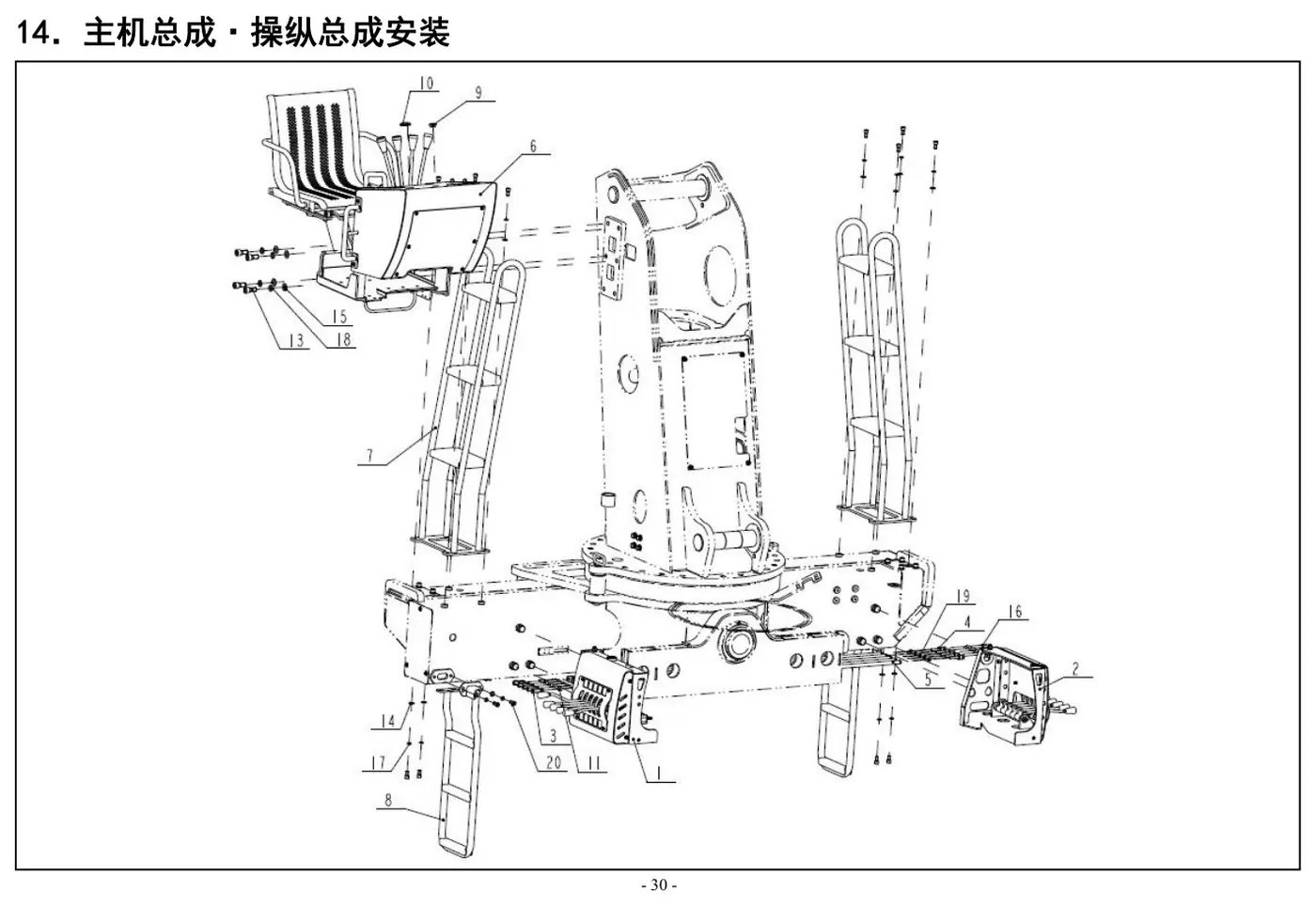

Номер позиции в таблице совпадает с номером на схеме.
Открыть крупно| Поз. | Код | Наименование | В узле | |
|---|---|---|---|---|
| 1 | 5202106290049 | Main control valve frame assembly | 1 шт. | |
| 2 | 5202001210233 | Auxiliary valve frame | 1 шт. | |
| 3 | 5201803220160 | Connecting socket | 5 шт. | |
| 4 | 5201710160014 | Link block | 5 шт. | |
| 5 | 5201812050629 | Drawbar | 5 шт. | |
| 6 | 5202009260008 | Seat control assembly | 1 шт. | |
| 7 | 5202011140002 | Climbing ladder | 2 шт. | |
| 8 | 5202101290107 | Lower ladder | 2 шт. | |
| 9 | 727199-0014 | Drum plug | 1 шт. | |
| 10 | 709415-0029 | Double-sided grommet | 1 шт. | |
| 11 | 750741-0026 | Pin 8×24 | 10 шт. | |
| 13 | 750421-0021 | Screw M16×35 | 4 шт. | |
| 14 | 750611-0001 | Plain washer 10 | 16 шт. | |
| 15 | 750611-0007 | Plain washer 16 | 4 шт. | |
| 16 | 750731-0048 | Cotter pin | 10 шт. | |
| 17 | 750631-0001 | Spring washer 10 | 16 шт. | |
| 18 | 750631-0007 | Spring washer 16 | 4 шт. | |
| 19 | 750241-0026 | Nut M8 | 5 шт. | |
| 20 | 750421-0001 | Screw M10×20 | 16 шт. |
