Запчасти Sunhunk S2006
Boom assembly – Boom section IV installation

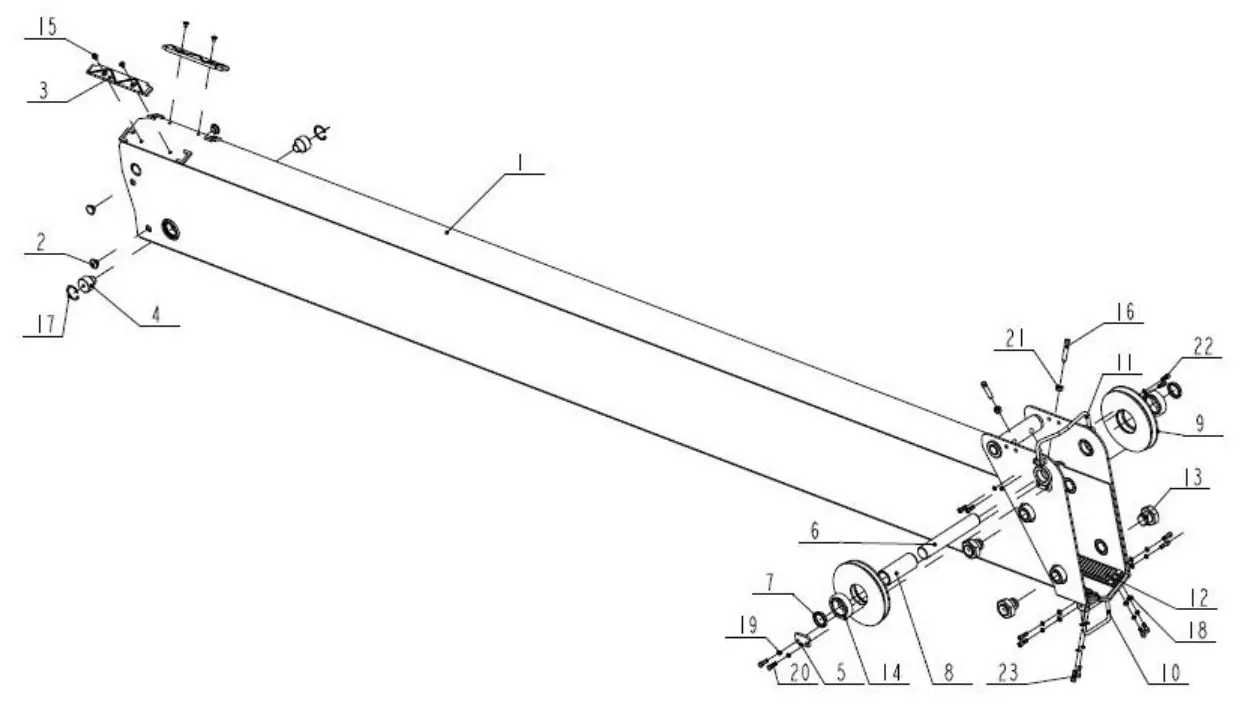

Номер позиции в таблице совпадает с номером на схеме.
Открыть крупно| Поз. | Код | Наименование | В узле | |
|---|---|---|---|---|
| 1 | 5202011120030 | Boom section IV | 1 шт. | |
| 2 | 5202011120086 | Side slide | 4 шт. | |
| 3 | 5202011120084 | Rear slide plate | 2 шт. | |
| 4 | 5202011120060 | Half shaft | 2 шт. | |
| 5 | 5202011120061 | Baffle | 1 шт. | |
| 6 | 5202011120051 | Shaft | 1 шт. | |
| 7 | 5202011120052 | Spacer sleeve | 2 шт. | |
| 8 | 5202011120053 | Spacer sleeve | 1 шт. | |
| 9 | 5202208050004 | Rope sheave | 2 шт. | |
| 10 | 5202011120031 | Rope retainer | 1 шт. | |
| 11 | 5202011120034 | Rope guard | 1 шт. | |
| 12 | 5202011120071 | Front lower slide plate | 2 шт. | |
| 13 | 5201710310232 | Side adjustment slider | 4 шт. | |
| 14 | 750801-0068 | Bearing | 2 шт. | |
| 15 | 750452-0007 | Screw M8×12 | 4 шт. | |
| 16 | 750920-0009 | Square setting screw M12× | 602 шт. | |
| 17 | 750691-0012 | Hole with elastic ring 45 | 2 шт. | |
| 18 | 750611-0024 | Plain washer 8 | 8 шт. | |
| 19 | 750631-0023 | Spring washer 8 | 14 шт. | |
| 20 | 750012-0095 | Bolt M8×25 | 2 шт. | |
| 21 | 750241-0003 | Hexagon nut type 1 | 2 шт. | |
| 22 | 750421-0042 | Screw M8×20 | 4 шт. | |
| 23 | 750421-0044 | Screw M8×25 | 8 шт. |
