Запчасти Sunhunk S2006

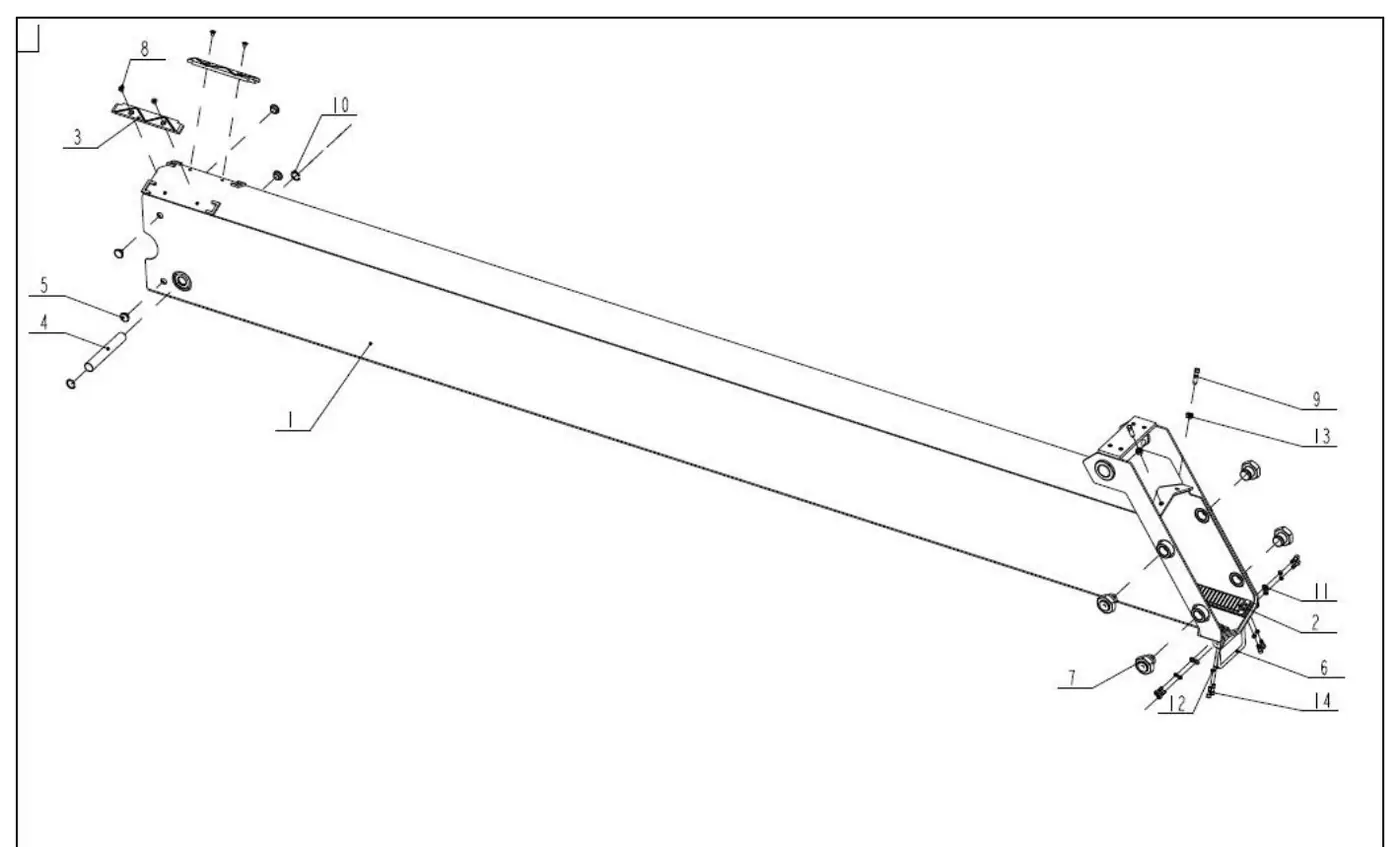

Boom assembly – Boom section III installation
Номер позиции в таблице совпадает с номером на схеме.
Открыть крупно| Поз. | Код | Наименование | В узле | |
|---|---|---|---|---|
| 1 | 5202011120088 | Boom section III | 1 шт. | |
| 2 | 5202011120071 | Front lower slide plate | 2 шт. | |
| 3 | 5202011120084 | Rear slide plate | 2 шт. | |
| 4 | 5202011120028 | Shaft | 1 шт. | |
| 5 | 5202011120086 | Side slide | 4 шт. | |
| 6 | 5202105150002 | Rope guide frame | 1 шт. | |
| 7 | 5201710310232 | Side adjustment slider | 4 шт. | |
| 8 | 750452-0007 | Screw M8×12 | 4 шт. | |
| 9 | 750920-0004 | Square setting screw M12× | 402 шт. | |
| 10 | 750691-0008 | Hole with elastic ring 30 | 2 шт. | |
| 11 | 750611-0024 | Plain washer 8 | 4 шт. | |
| 12 | 750631-0023 | Spring washer 8 | 8 шт. | |
| 13 | 750241-0003 | Hexagon nut type 1 | 2 шт. | |
| 14 | 750421-0044 | Screw M8×25 | 8 шт. |
