Запчасти Sunhunk S2006

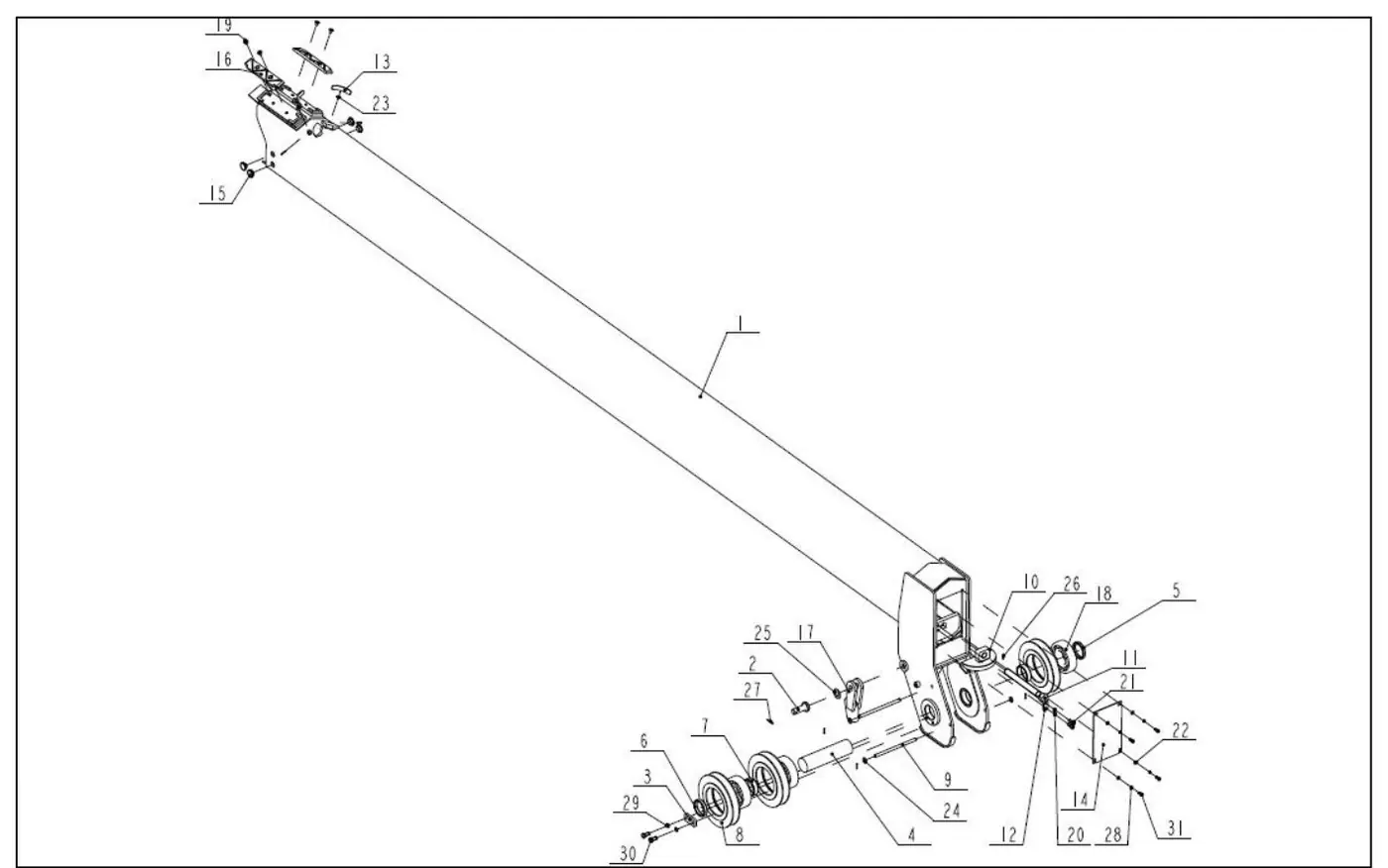

Boom assembly – Top boom section installation
Номер позиции в таблице совпадает с номером на схеме.
Открыть крупно| Поз. | Код | Наименование | В узле | |
|---|---|---|---|---|
| 1 | 5202112250008 | Top boom section | 1 шт. | |
| 2 | 5202011120139 | Pin | 1 шт. | |
| 3 | 5202011120140 | Pallet | 1 шт. | |
| 4 | 5202011120141 | Shaft | 1 шт. | |
| 5 | 5202011120142 | Spacer sleeve | 1 шт. | |
| 6 | 5202011120143 | Spacer sleeve | 1 шт. | |
| 7 | 5202011120144 | Spacer sleeve | 2 шт. | |
| 8 | 5202011120145 | Rope pulley | 3 шт. | |
| 9 | 5202011120146 | Shaft | 2 шт. | |
| 10 | 5202011120201 | Rope sheave | 1 шт. | |
| 11 | 5202011120137 | Bolt | 1 шт. | |
| 12 | 5202011120138 | Baffle plate | 1 шт. | |
| 13 | 5202011120223 | Rope guard | 2 шт. | |
| 14 | 5202105150009 | Cover plate | 1 шт. | |
| 15 | 5202011120086 | Side slide | 4 шт. | |
| 16 | 5202011120193 | Rear slide plate | 2 шт. | |
| 17 | 750909-0003 | Wedge joint 10 | 1 шт. | |
| 18 | 750801-0044 | Bearing | 3 шт. | |
| 19 | 750452-0007 | Screw M8×12 | 4 шт. | |
| 20 | 750631-0038 | Spring washer | 2 шт. | |
| 21 | 750421-0238 | Screw M8×20 | 2 шт. | |
| 22 | 750611-0022 | Plain washer 6 | 4 шт. | |
| 23 | 750611-0024 | Plain washer 8 | 2 шт. | |
| 24 | 750611-0001 | Plain washer 10 | 4 шт. | |
| 25 | 750611-0010 | Plain washer 20 | 1 шт. | |
| 26 | 750731-0003 | Cotter pin 2.5×16 | 6 шт. | |
| 27 | 750731-0046 | Cotter pin 3.2×25 | 1 шт. |
