Запчасти Sunhunk K108

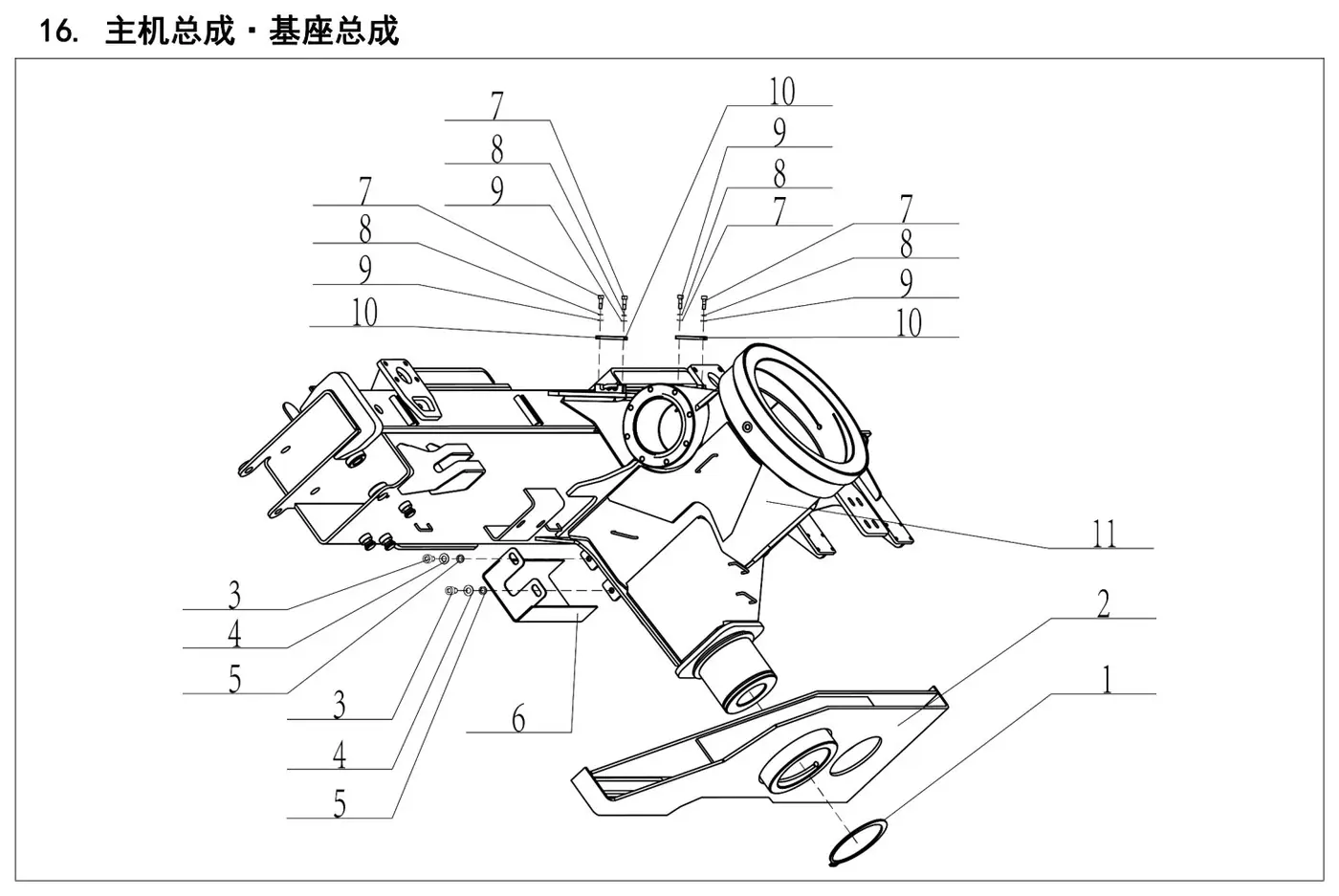

Main assembly – Base assembly
Номер позиции в таблице совпадает с номером на схеме.
Открыть крупно| Поз. | Код | Наименование | В узле | |
|---|---|---|---|---|
| 1 | 750701-0001 | Seeger 120 | 1 шт. | |
| 2 | 5202205170718 | Floating beam | 1 шт. | |
| 3 | 750421-0241 | Screw M10×16 | 2 шт. | |
| 4 | 750631-0034 | Spring washer 10 | 2 шт. | |
| 5 | 750611-0044 | Flat washer 10 | 2 шт. | |
| 6 | 5202209070094 | Support plate | 1 шт. | |
| 7 | 750421-0233 | Screw M6×20 | 4 шт. | |
| 8 | 750631-0033 | Spring washer | 4 шт. | |
| 9 | 750611-0051 | Flat washer 6 | 4 шт. | |
| 10 | 5202205170575 | Pipe clamp cover | 2 шт. | |
| 11 | 5202209070092 | Base structure | 1 шт. |
