Запчасти Sunhunk K108

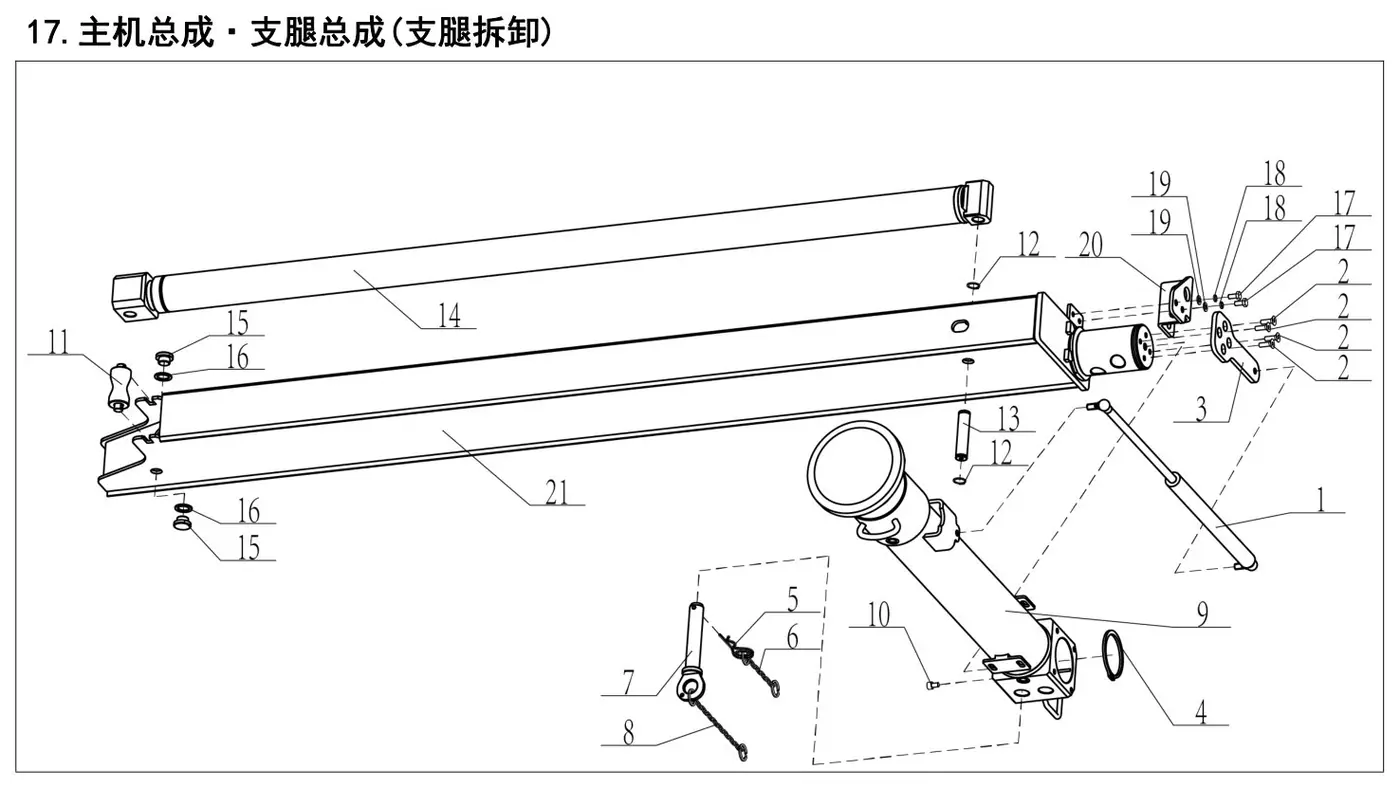

Main assembly – Outrigger assembly (outrigger removal)
Номер позиции в таблице совпадает с номером на схеме.
Открыть крупно| Поз. | Код | Наименование | В узле | |
|---|---|---|---|---|
| 1 | 5202205170724 | Gas spring | 1 шт. | |
| 2 | 750531-0087 | Countersunk screw M8×25 | 4 шт. | |
| 3 | 5202209070097 | Mounting plate | 1 шт. | |
| 4 | 750702-0012 | External circlip 80b | 1 шт. | |
| 5 | 750937-0006 | Cotter pin | 1 шт. | |
| 6 | 5202205170729 | Chain | 1 шт. | |
| 7 | 5202205170614 | Flip pin | 1 шт. | |
| 8 | 5202205170726 | Chain | 1 шт. | |
| 9 | 5202205160132 | Vertical cylinder | 1 шт. | |
| 10 | 750421-0235 | Bolt M8×12 | 1 шт. | |
| 11 | 5202205170617 | Roller assembly | 1 шт. | |
| 12 | 750702-0004 | Shaft elastic retaining ring 20 | 2 шт. | |
| 13 | 5202205170725 | Shaft | 1 шт. | |
| 14 | 5202205160131 | Horizontal outrigger cylinder | 1 шт. | |
| 15 | 5202205170734 | Side slider | 2 шт. | |
| 16 | 5202205170733 | Retaining ring | 2 шт. | |
| 17 | 750012-0255 | Bolt M8×16 | 2 шт. | |
| 18 | 750631-0038 | Spring washer | 2 шт. | |
| 19 | 750611-0052 | Flat washer 8 | 2 шт. | |
| 20 | 5202205170728 | Mounting plate | 1 шт. | |
| 21 | 5202205170589 | Horizontal outrigger | 1 шт. |
