Запчасти Sunhunk K108
Main assembly

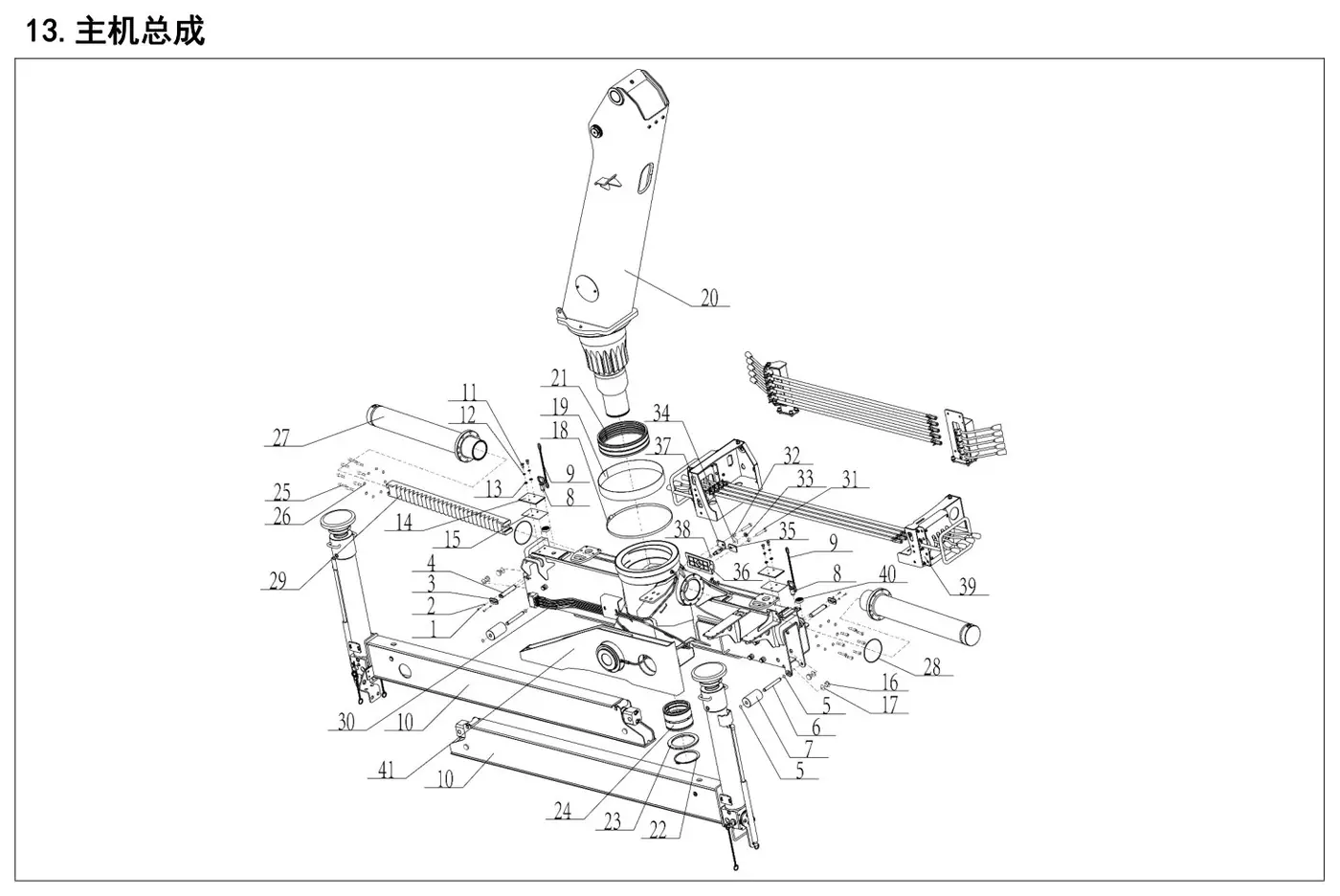

Номер позиции в таблице совпадает с номером на схеме.
Открыть крупно| Поз. | Код | Наименование | В узле | |
|---|---|---|---|---|
| 1 | 750421-0231 | Screw M6×12 | 4 шт. | |
| 2 | 750631-0033 | Spring washer | 4 шт. | |
| 3 | 5202205170731 | Retaining ring | 2 шт. | |
| 4 | 5202205170749 | Shaft | 2 шт. | |
| 5 | 750702-0017 | Shaft elastic retaining ring 15 | 4 шт. | |
| 6 | 5202205170737 | Shaft | 2 шт. | |
| 7 | 5202205170738 | Drum | 2 шт. | |
| 8 | 5202205170654 | Anti-extension pin | 2 шт. | |
| 9 | 5202205170739 | Chain | 2 шт. | |
| 10 | 5202205170588 | Movable outrigger assembly | 2 шт. | |
| 11 | 750012-0255 | Bolt M8×16 | 4 шт. | |
| 12 | 750631-0038 | Spring washer | 4 шт. | |
| 13 | 750611-0052 | Flat washer 8 | 4 шт. | |
| 14 | 5202205170736 | Slide plate | 2 шт. | |
| 15 | 5202205170735 | Shim | 2 шт. | |
| 16 | 5202205170734 | Side slider | 4 шт. | |
| 17 | 5202205170733 | Retaining ring | 4 шт. | |
| 18 | 750851-0054 | Hose clamp | 1 шт. | |
| 19 | 5202205170743 | Rubber plate | 1 шт. | |
| 20 | 5202205170661 | Column assembly | 1 шт. | |
| 21 | 5202205170741 | Bearing | 1 шт. | |
| 22 | 750701-0001 | Seeger 120 | 1 шт. | |
| 23 | 5202205170742 | Retaining ring | 1 шт. | |
| 24 | 5202205170730 | Bearing | 1 шт. | |
| 25 | 750421-0267 | Screw M10×40 | 16 шт. | |
| 26 | 750631-0034 | Spring washer 10 | 16 шт. |
