Запчасти Sunhunk S3005
Boom extension I

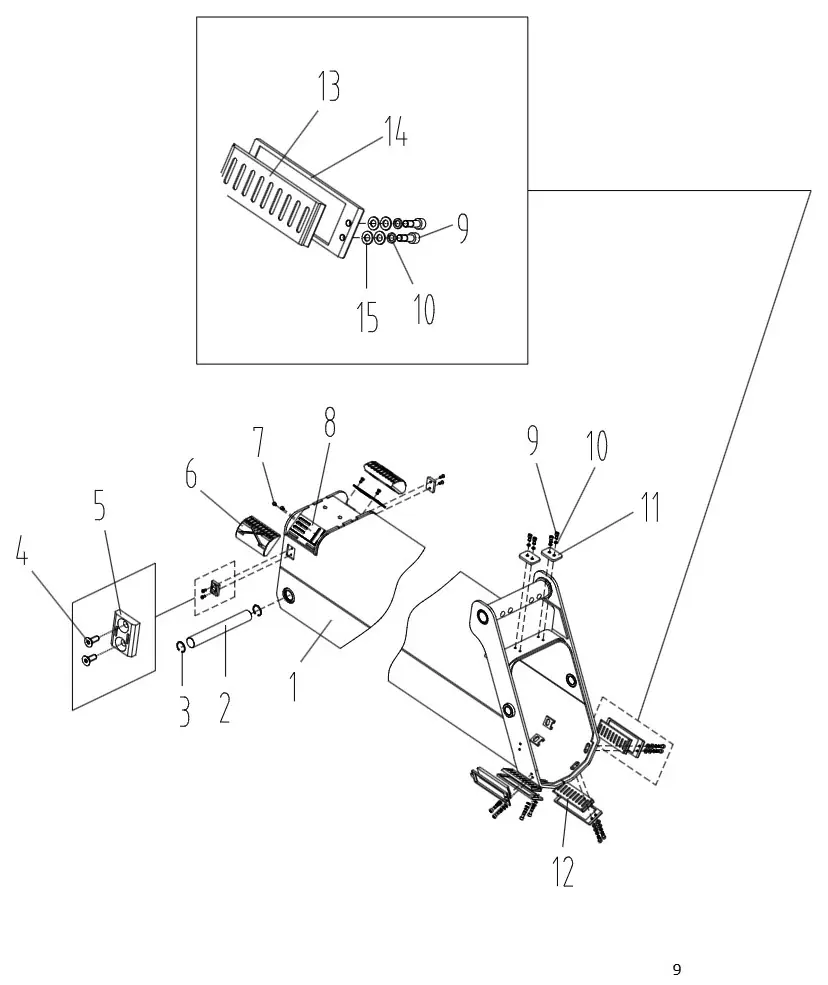

Номер позиции в таблице совпадает с номером на схеме.
Открыть крупно| Поз. | Код | Наименование | В узле | |
|---|---|---|---|---|
| 1 | 5202308020060 | Boom extension I structure | 1 шт. | |
| 2 | 5202003280235 | Shaft | 1 шт. | |
| 3 | 750691-0011 | Internal circlip 40 | 2 шт. | |
| 4 | 750531-0033 | Countersunk head screw M6×16 | 4 шт. | |
| 5 | 5202003280237 | Side slide | 2 шт. | |
| 6 | 5202003110204 | Back up slider | 2 шт. | |
| 7 | 750012-0080 | Bolts M6×12 | 4 шт. | |
| 8 | 5202003110277 | Backing plate | 6 шт. | |
| 9 | 750421-0239 | Screw M8×25 | 10 шт. | |
| 10 | 750631-0038 | Spring washer 8 | 14 шт. | |
| 11 | 5202103170114 | Slider | 2 шт. | |
| 12 | 5202308020055 | Slide | 2 шт. | |
| 13 | 5202308020054 | Slider | 2 шт. | |
| 14 | 5202307150399 | Slide frame | 4 шт. | |
| 15 | 750611-0052 | Plain washer 8 | 16 шт. |
