Запчасти Sunhunk S2106
Base assembly

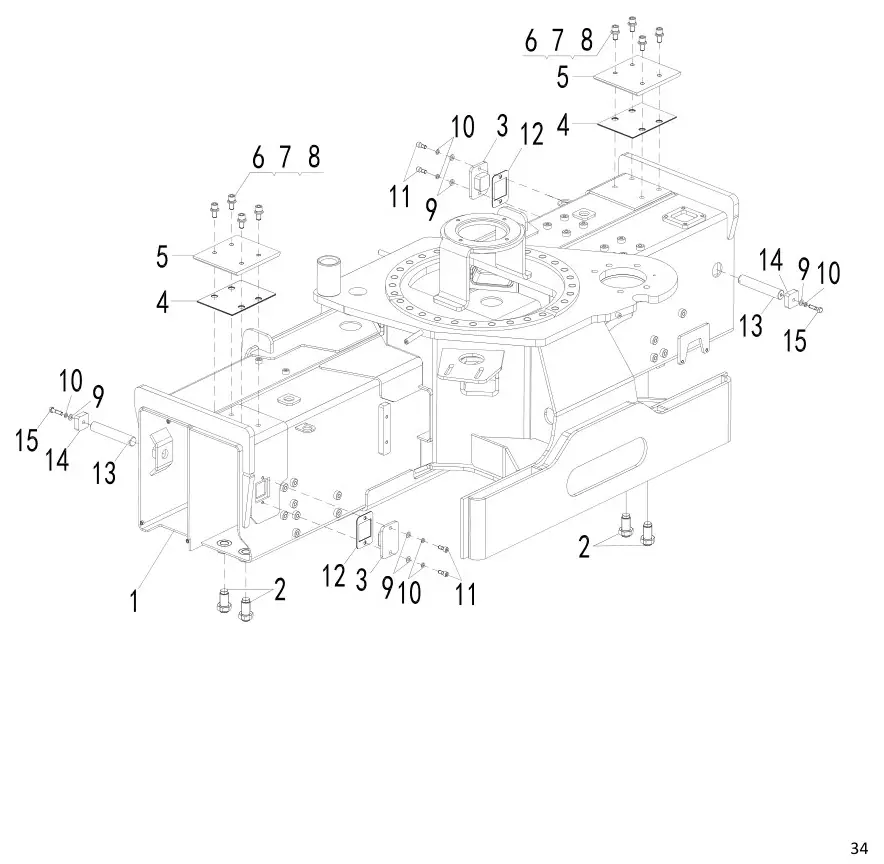

Номер позиции в таблице совпадает с номером на схеме.
Открыть крупно| Поз. | Код | Наименование | В узле | |
|---|---|---|---|---|
| 1 | 5202404290150 | Base structure | 1 шт. | |
| 2 | 5202308090009 | Side adjustment slider | 2 шт. | |
| 3 | 5202404290151 | Side slide | 6 шт. | |
| 4 | 5202307170136 | Adjusting pad | 2 шт. | |
| 5 | 5202307170137 | Upper slide | 8 шт. | |
| 6 | 750611-0045 | Flat washer 12 | 16 шт. | |
| 7 | 750631-0032 | Spring washer 12 | 8 шт. | |
| 8 | 750012-0018 | Screw M12×25 | 8 шт. | |
| 9 | 750611-0052 | Flat washer 8 | 5 шт. | |
| 10 | 750631-0038 | Spring washer 8 | 4 шт. | |
| 11 | 750421-0238 | Screw M8×20 | 4 шт. | |
| 12 | 5202302030109 | Adjusting pad | 2 шт. | |
| 13 | 5202311240043 | Shaft | 2 шт. | |
| 14 | 5202311240044 | Baffle plate | 2 шт. | |
| 15 | 750011-0108 | Bolt M8×35 | 4 шт. |
