Запчасти Sunhunk S2006

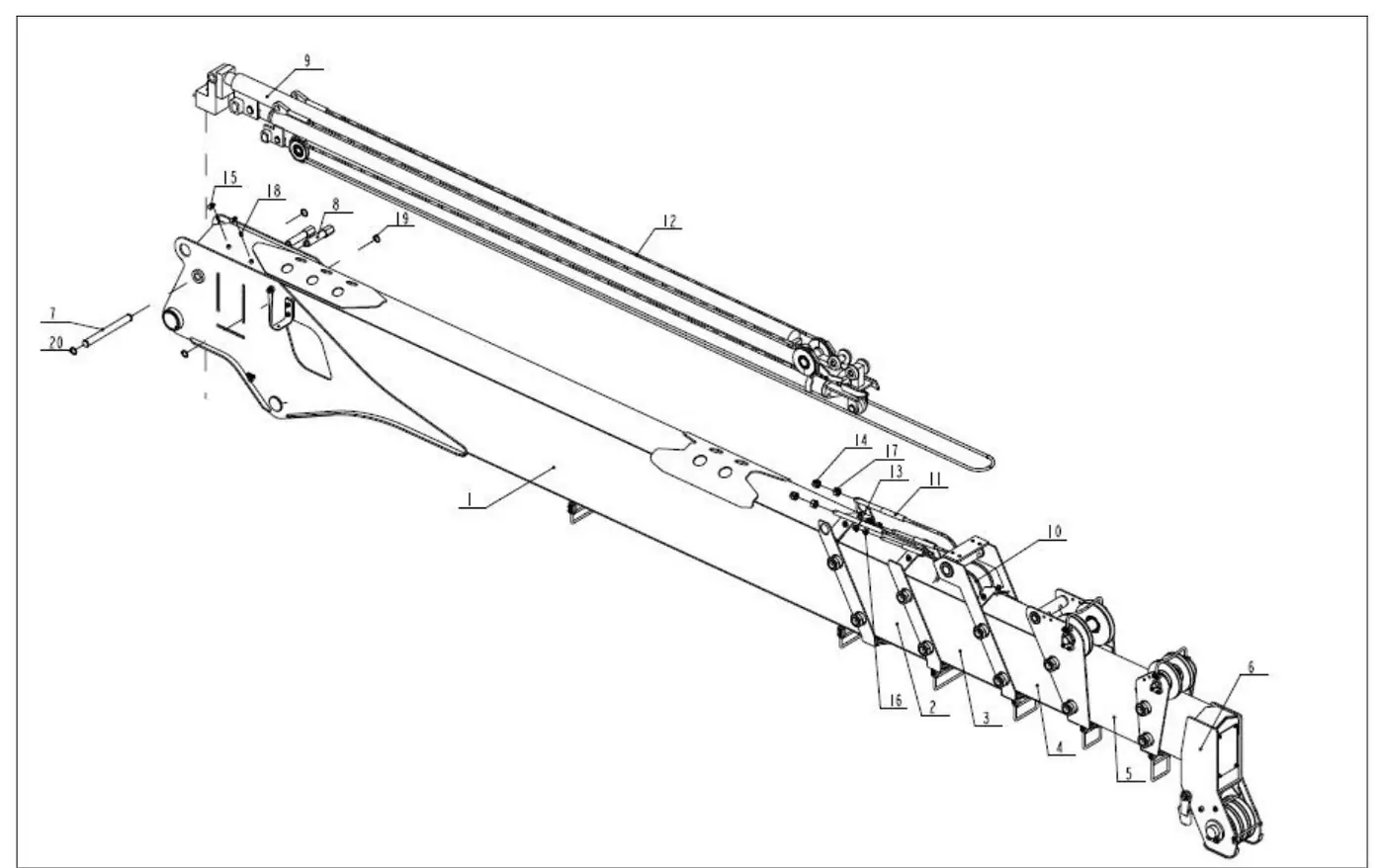

Boom assembly installation
Номер позиции в таблице совпадает с номером на схеме.
Открыть крупно| Поз. | Код | Наименование | В узле | |
|---|---|---|---|---|
| 1 | 5202011120121 | Base boom assembly | 1 шт. | |
| 2 | 5202011120125 | Boom section II assembly | 1 шт. | |
| 3 | 5202011120087 | Boom section III assembly | 1 шт. | |
| 4 | 5202011120029 | Boom section IV assembly | 1 шт. | |
| 5 | 5202011120055 | Boom section V assembly | 1 шт. | |
| 6 | 5202011120199 | Top boom section assembly | 1 шт. | |
| 7 | 5202011120147 | Cylinder assembly | 1 шт. | |
| 7 | 5202011120152 | Shaft | 1 шт. | |
| 8 | 5202011120153 | Long joint | 2 шт. | |
| 9 | 5202011120147 | Cylinder assembly | 1 шт. | |
| 10 | 5202011120021 | Swaged sling with male thread | 1 шт. | |
| 11 | 5202011120022 | Swaged sling with male thread | 1 шт. | |
| 12 | 5202011120024 | Swaged wire rope sling | 1 шт. | |
| 13 | 750201-0004 | Lock nut M14 _ | 2 шт. | |
| 14 | 750201-0011 | Lock nut M20 _ | 2 шт. | |
| 15 | 727147-0006 | rubber strip clamp φ 12 | 122 шт. | |
| 16 | 750241-0005 | Nut M14 | 2 шт. | |
| 17 | 750241-0010 | Hexagon nut type 1 | 2 шт. | |
| 18 | 750421-0029 | Screw M6×12 | 2 шт. | |
| 19 | 750701-0025 | External circlip 28 | 2 шт. | |
| 20 | 750701-0008 | External circlip 30 | 2 шт. |
