Запчасти Sunhunk S2006

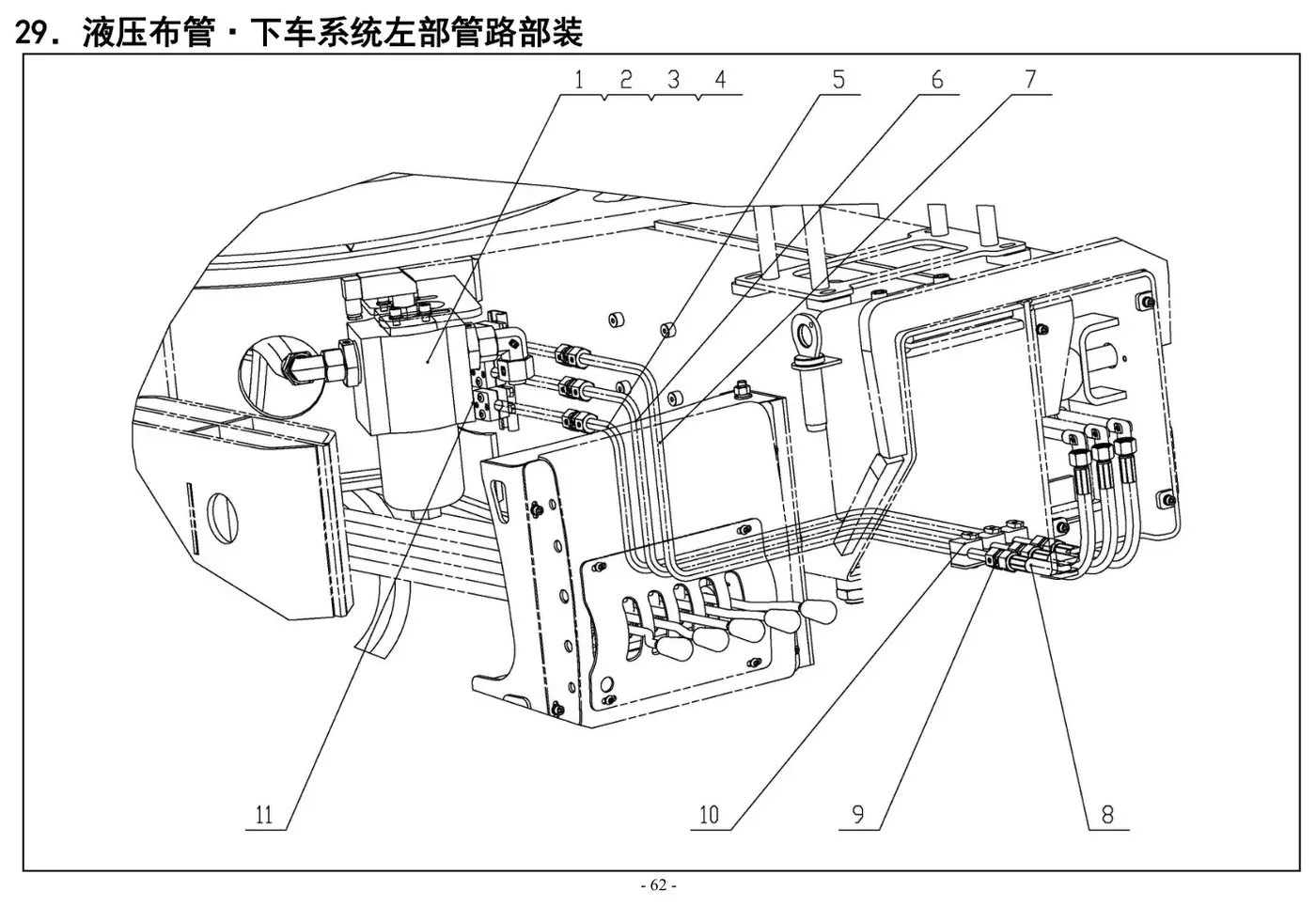

Hydraulic piping – Lower system left pipelines sub-assembly
Номер позиции в таблице совпадает с номером на схеме.
Открыть крупно| Поз. | Код | Наименование | В узле | |
|---|---|---|---|---|
| 1 | 5202006220043 | High-pressure filter sub-assembly | 1 шт. | |
| 2 | 750611-0052 | Flat washer 8 | 4 шт. | |
| 3 | 750631-0038 | Spring washer | 4 шт. | |
| 4 | 750421-0239 | Screw M8×25 | 4 шт. | |
| 5 | 5202006220044 | Steel tube | 1 шт. | |
| 6 | 5202006220045 | Steel tube | 1 шт. | |
| 7 | 5202101150001 | Steel tube | 1 шт. | |
| 8 | 707229-3544 | Hose assembly | 3 шт. | |
| 9 | 727873-0009 | Adaptor G | 6 шт. | |
| 10 | 727103-0001 | Pipe clamp | 3 шт. | |
| 11 | 727211-0040 | Pipe clamp | 3 шт. |
