Запчасти Sunhunk S2006
Hydraulic piping – Lower system middle pipelines – Oil cooler sub-assembly

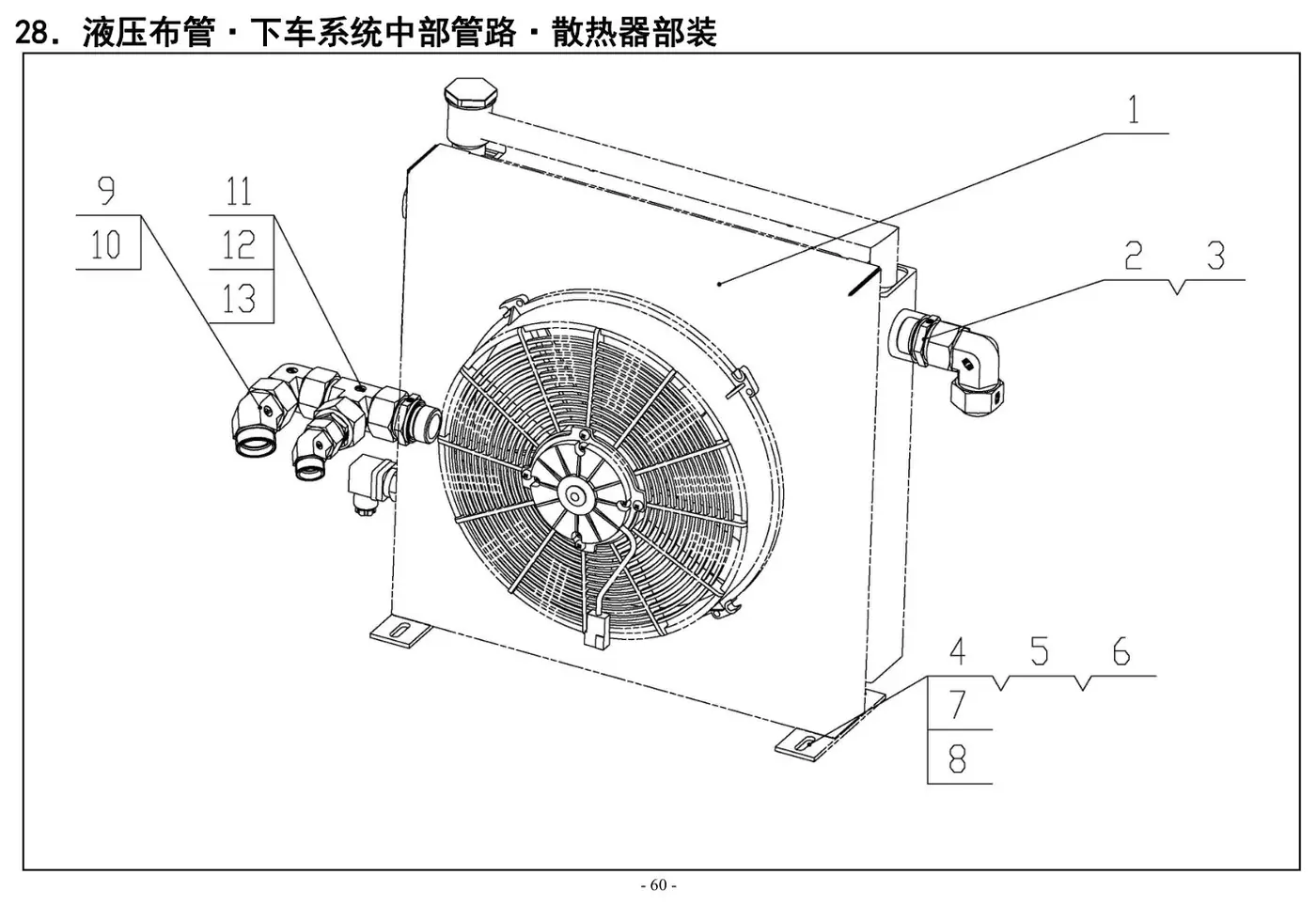

Номер позиции в таблице совпадает с номером на схеме.
Открыть крупно| Поз. | Код | Наименование | В узле | |
|---|---|---|---|---|
| 1 | 707241-0014 | Oil cooler | 1 шт. | |
| 2 | 727889-0029 | Adaptor GE - R - ED | 2 шт. | |
| 3 | 727896-0008 | Adaptor VKAM | 1 шт. | |
| 4 | 750611-0024 | Plain washer 8 | 4 шт. | |
| 5 | 750631-0023 | Spring washer 8 | 4 шт. | |
| 6 | 750241-0026 | Nut M8 | 2 шт. | |
| 7 | 750421-0242 | Screw M8×30 | 2 шт. | |
| 8 | 750012-0255 | Bolt M8×16 | 2 шт. | |
| 9 | 727843-0008 | Combination fitting | 1 шт. | |
| 10 | 727881-0008 | Adaptor EW | 2 шт. | |
| 11 | 727883-0008 | Adaptor EL | 1 шт. | |
| 12 | 727885-0030 | Adaptor RED | 1 шт. | |
| 13 | 727843-0006 | Adaptor | 1 шт. |
