Запчасти Sunhunk S2006

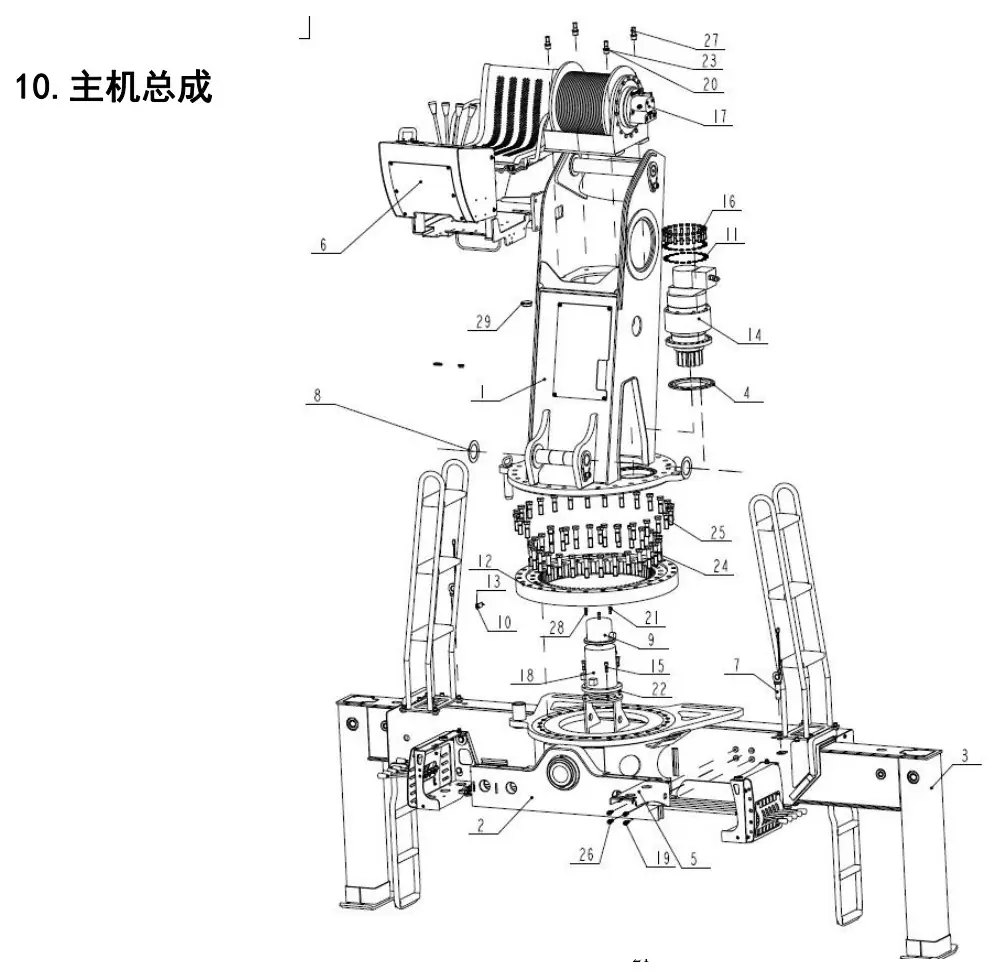

Main assembly
Номер позиции в таблице совпадает с номером на схеме.
Открыть крупно| Поз. | Код | Наименование | В узле | |
|---|---|---|---|---|
| 1 | 5202006230233 | Column assembly | 1 шт. | |
| 2 | 5202006230324 | Base assembly | 1 шт. | |
| 3 | 5202006230240 | Movable outrigger assembly | 2 шт. | |
| 4 | 5202006230271 | Eccentric disc | 1 шт. | |
| 5 | 5202110200081 | Oil cooler mounting bracket | 1 шт. | |
| 6 | 5202101290115 | Control assembly | 1 шт. | |
| 7 | 5202009190094 | Mechanical lock | 2 шт. | |
| 8 | 5202006230323 | Adjusting pad | 2 шт. | |
| 9 | 727836-0017 | Conducting ring | 1 шт. | |
| 10 | 750551-0014 | Rivet 3×10 | 6 шт. | |
| 11 | 750971-0003 | Grommet | 40 шт. | |
| 12 | 723103-0038 | Slewing bearing | 1 шт. | |
| 13 | 725001-0053 | Plate – serial number plate | 3 шт. | |
| 14 | 707133-0025 | Slewing reducer assembly | 1 шт. | |
| 15 | 750421-0225 | Screw M10×35 | 4 шт. | |
| 16 | 750011-0290 | Bolt M12×45 | 20 шт. | |
| 17 | 707368-0048 | Winch assembly | 1 шт. | |
| 18 | 727835-0041 | Center swivel joint | 1 шт. | |
| 19 | 750611-0001 | Plain washer 10 | 4 шт. | |
| 20 | 750611-0007 | Plain washer 16 | 4 шт. | |
| 21 | 750631-0023 | Spring washer 8 | 3 шт. | |
| 22 | 750631-0001 | Spring washer 10 | 8 шт. | |
| 23 | 750631-0007 | Spring washer 16 | 4 шт. | |
| 24 | 750011-0055 | Screw M20×100 | 28 шт. | |
| 25 | 750011-0167 | Bolt M20×70 | 26 шт. |
