Запчасти Sunhunk K328
Lower operating assembly

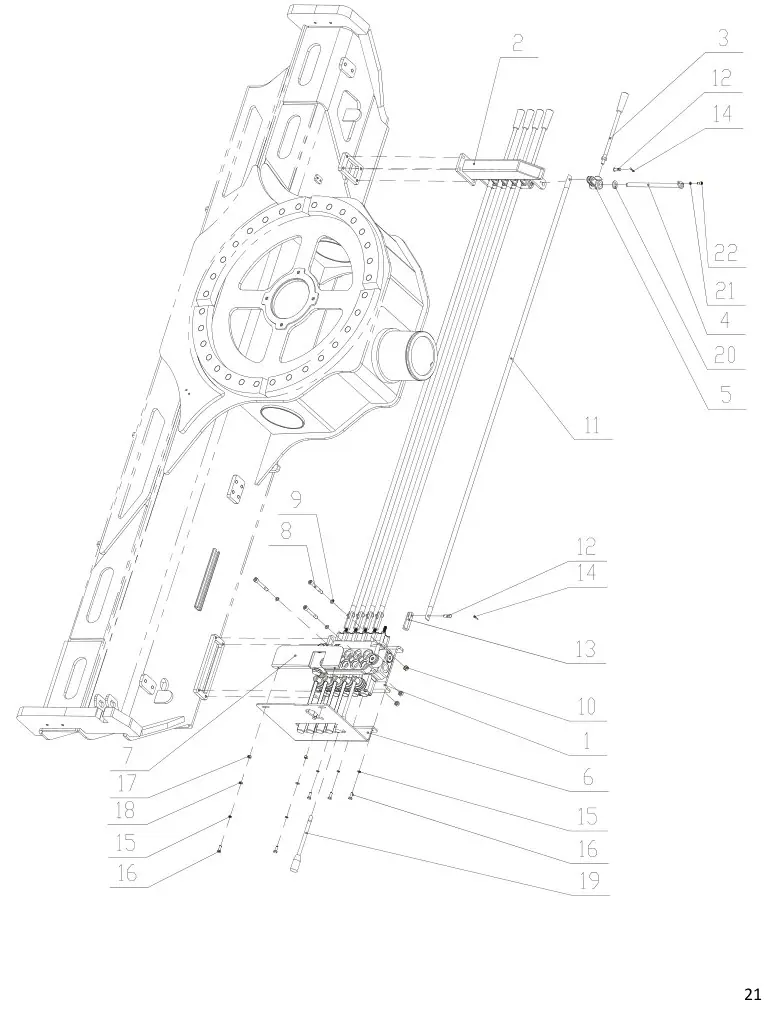

Номер позиции в таблице совпадает с номером на схеме.
Открыть крупно| Поз. | Код | Наименование | В узле | |
|---|---|---|---|---|
| 1 | 5202401060183 | Support | 1 шт. | |
| 2 | 5202401060182 | Support | 1 шт. | |
| 3 | 723075-0005 | Handle | 5 шт. | |
| 4 | 5201902280112 | Pin | 1 шт. | |
| 5 | 709235-0010 | Block | 5 шт. | |
| 6 | 5202403230001 | Plate | 1 шт. | |
| 7 | 5202401060190 | Plate | 1 шт. | |
| 8 | 750421-0087 | Screw M8X60 | 3 шт. | |
| 9 | 750631-0023 | Washer 8 | 3 шт. | |
| 10 | 750241-0026 | Nut M8 | 3 шт. | |
| 11 | 5202401060188 | Cable flexball | 5 шт. | |
| 12 | 750741-0005 | Pin 8×22 | 10 шт. | |
| 13 | 713135-0002 | Block | 5 шт. | |
| 14 | 750731-0062 | Cotter pin 3×12 | 10 шт. | |
| 15 | 750631-0021 | Washer | 5 шт. | |
| 1 | 5202401060183 | Support | 1 шт. | |
| 2 | 5202401060182 | Support | 1 шт. | |
| 3 | 723075-0005 | Handle | 5 шт. | |
| 4 | 5201902280112 | Pin | 1 шт. | |
| 5 | 709235-0010 | Block | 5 шт. | |
| 6 | 5202403230001 | Plate | 1 шт. | |
| 7 | 5202401060190 | Plate | 1 шт. | |
| 8 | 750421-0087 | Screw M8X60 | 3 шт. | |
| 9 | 750631-0023 | Washer 8 | 3 шт. | |
| 10 | 750241-0026 | Nut M8 | 3 шт. | |
| 11 | 5202401060188 | Cable flexball | 5 шт. | |
| 12 | 750741-0005 | Pin 8×22 | 10 шт. | |
| 13 | 713135-0002 | Block | 5 шт. | |
| 14 | 750731-0062 | Cotter pin 3×12 | 10 шт. | |
| 15 | 750631-0021 | Washer | 5 шт. |
