Запчасти Sunhunk S3505

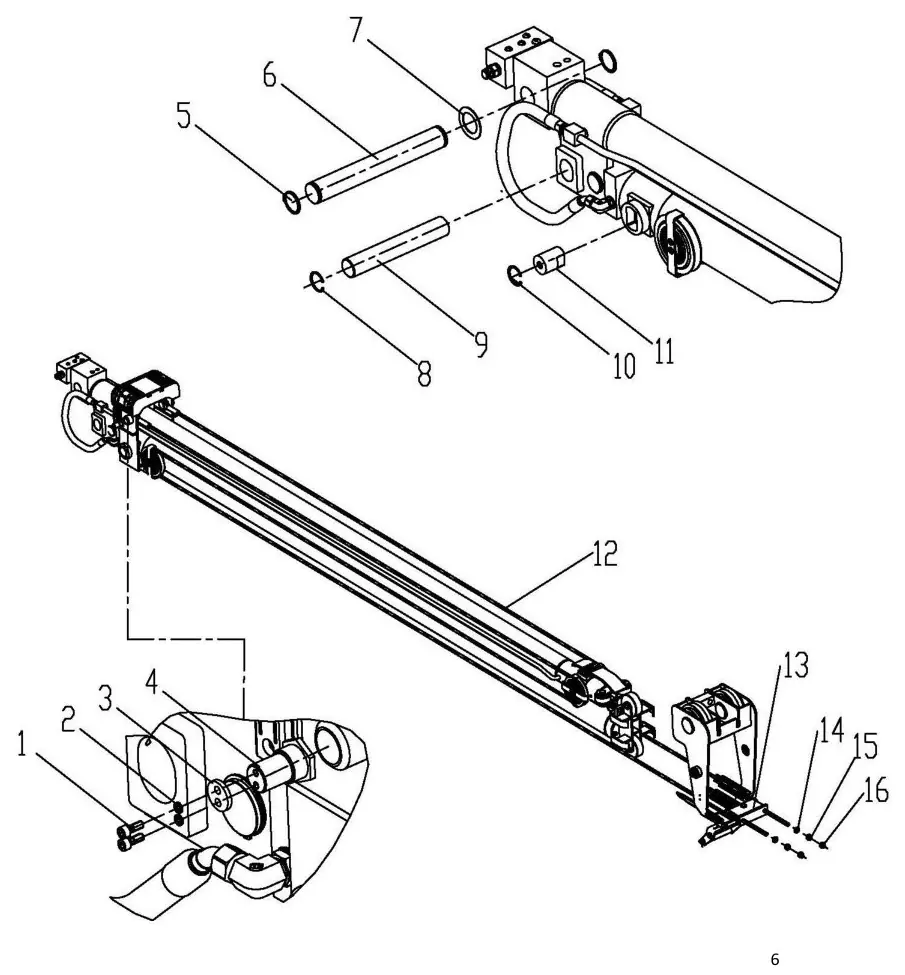

Boom assembly (лист 4)
Номер позиции в таблице совпадает с номером на схеме.
Открыть крупно| Поз. | Код | Наименование | В узле | |
|---|---|---|---|---|
| 1 | 750421-0030 | Hex socket screw with cylindrical head | 4 шт. | |
| 2 | 750631-0033 | Spring washer 6 | 4 шт. | |
| 3 | 5202111260082 | Baffle plate | 2 шт. | |
| 4 | 5202111260081 | shaft | 2 шт. | |
| 5 | 750702-0023 | External circlip 55 | 2 шт. | |
| 6 | 5202308280006 | Connecting shaft | 1 шт. | |
| 7 | 5202009180254 | gasket | 4 шт. | |
| 8 | 750691-0021 | Internal circlip 50 | 2 шт. | |
| 9 | 5202012080170 | Connecting shaft | 1 шт. | |
| 10 | 750691-0021 | Internal circlip 50 | 2 шт. | |
| 11 | 5202007100226 | Connecting shaft | 2 шт. | |
| 12 | 5202001200680 | Press rigging | 1 шт. | |
| 13 | 5202001200867 | Rope sheave | 1 шт. |
