Запчасти Sunhunk S3505

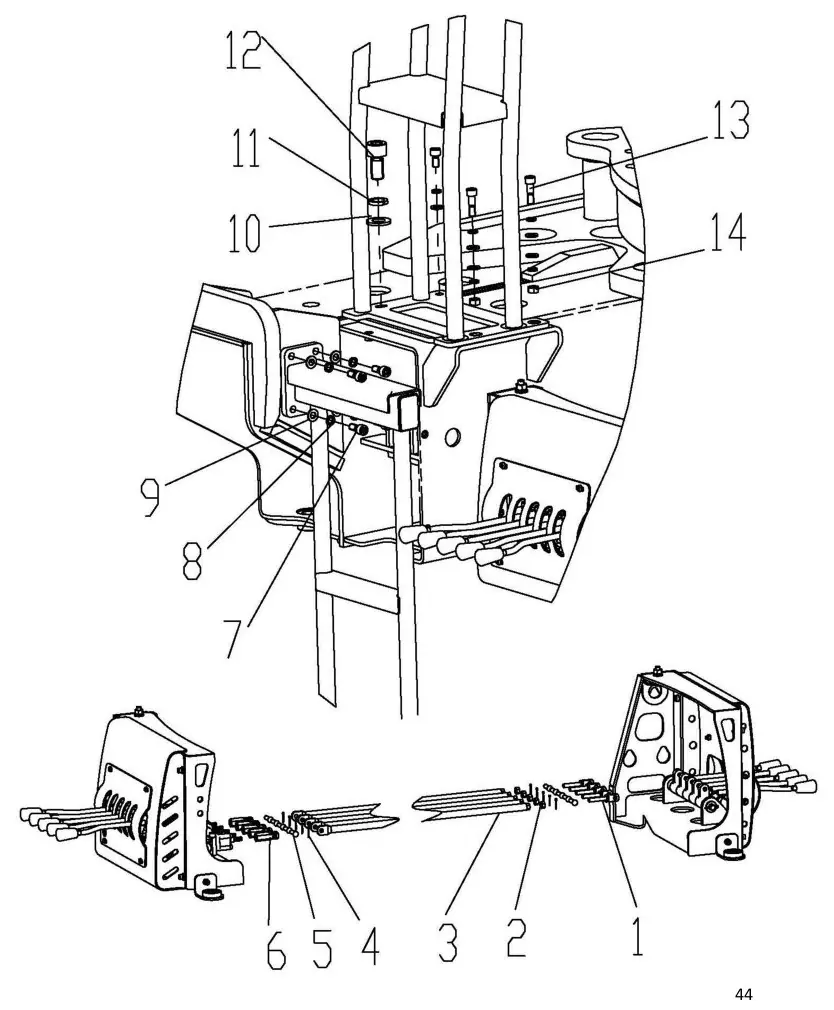

Upper operation assembly (лист 2)
Номер позиции в таблице совпадает с номером на схеме.
Открыть крупно| Поз. | Код | Наименование | В узле | |
|---|---|---|---|---|
| 1 | 750241-0026 | Link block | 5 шт. | |
| 2 | 750241-0026 | Hexagon nut type 1 | 5 шт. | |
| 3 | 5201812050629 | Drag link body | 5 шт. | |
| 4 | 750731-0048 | Cotter pin | 10 шт. | |
| 5 | 750741-0026 | Pin shaft 8×24 | 10 шт. | |
| 6 | 5201803220160 | Connecting socket | 5 шт. | |
| 7 | 750421-0002 | Hexagonal cylindrical head screw M10×25 | 8 шт. | |
| 8 | 750631-0001 | Spring washer 10 | 8 шт. | |
| 9 | 750611-0001 | Flat washer 10 | 8 шт. | |
| 10 | 750611-0001 | Flat washer 10 | 8 шт. | |
| 11 | 750631-0001 | Spring washer 10 | 8 шт. | |
| 12 | 750421-0001 | Screw M10×20 | 4 шт. |
