Запчасти Sunhunk S3505

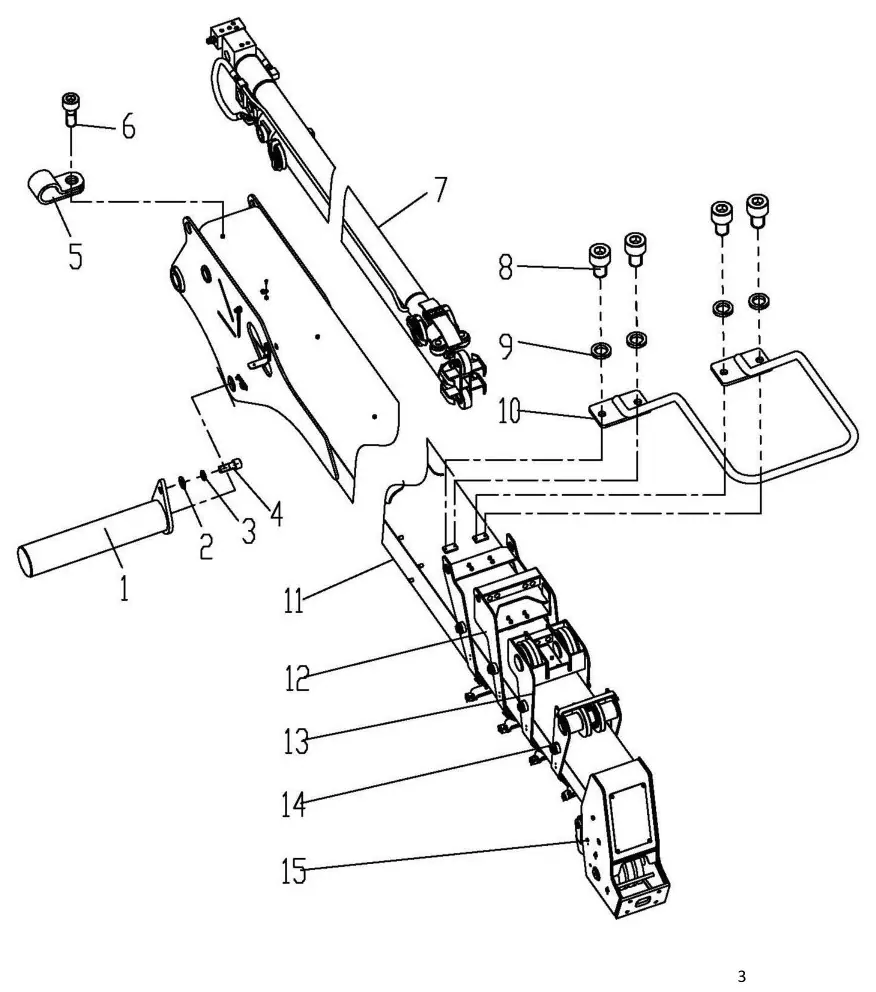

Boom assembly
Номер позиции в таблице совпадает с номером на схеме.
Открыть крупно| Поз. | Код | Наименование | В узле | |
|---|---|---|---|---|
| 1 | 5202007100234 | Pinched shaft | 1 шт. | |
| 2 | 750611-0007 | Plain washer 16 | 1 шт. | |
| 3 | 750631-0007 | Spring washer 16 | 1 шт. | |
| 4 | 750421-0102 | Screw M16×40 | 1 шт. | |
| 5 | 727147-0006 | 304 stainless steel with rubber strip clamp 304 φ12 | 2 шт. | |
| 6 | 750421-0030 | Hex socket screw with cylindrical head | 2 шт. | |
| 8 | 750421-0038 | Screw M8×12 | 4 шт. | |
| 9 | 750631-0023 | Spring washer 8 | 4 шт. | |
| 10 | 5202010310149 | support | 1 шт. | |
| 11 | 5202001200824 | Base boom | 1 шт. | |
| 12 | 5202001200685 | Boom extension I | 1 шт. |
