Запчасти Sunhunk S3505

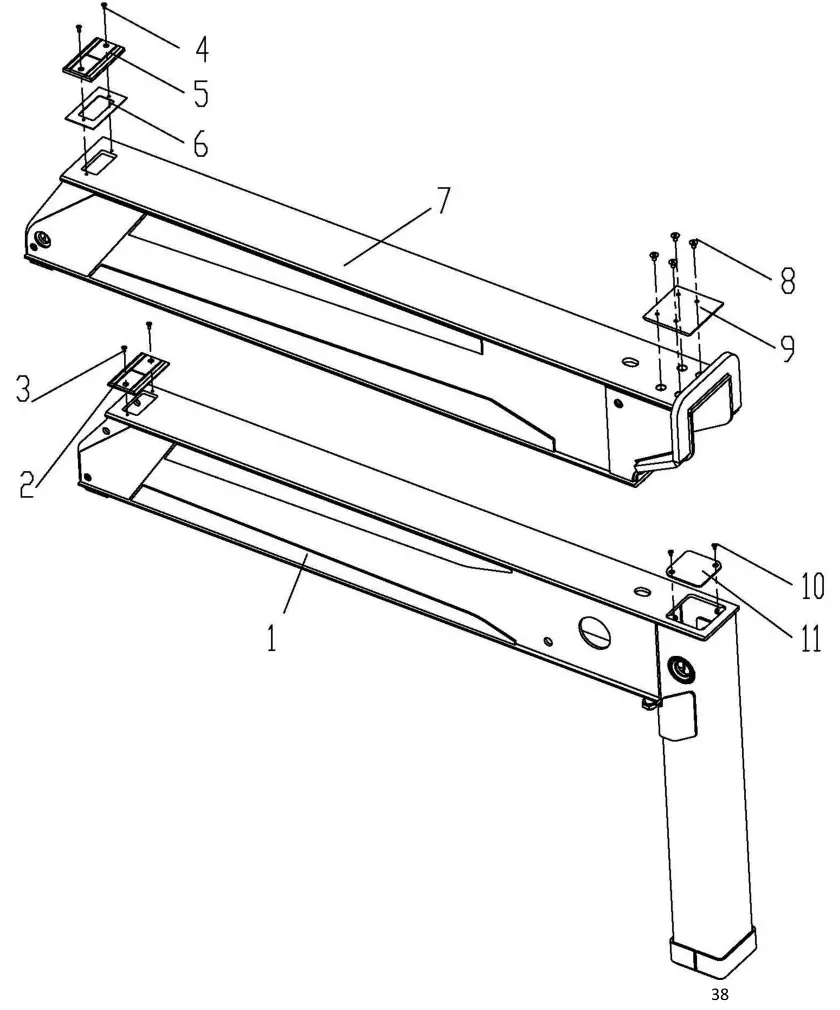

Outrigger Assembly
Номер позиции в таблице совпадает с номером на схеме.
Открыть крупно| Поз. | Код | Наименование | В узле | |
|---|---|---|---|---|
| 1 | 5202206020041 | Second leg | 1 шт. | |
| 2 | 5202001210220 | Top slide | 1 шт. | |
| 3 | 750531-0033 | Countersunk head screw M6×16 | 2 шт. | |
| 4 | 750531-0033 | Countersunk head screw M6×16 | 2 шт. | |
| 5 | 5202001210219 | Top slide | 1 шт. | |
| 6 | 5202003290025 | Backing plate | 2 шт. | |
| 7 | 5202001210208 | First leg | 1 шт. | |
| 8 | 750531-0031 | Countersunk head screw M10×16 | 4 шт. | |
| 9 | 5202001210221 | Sliding block | 1 шт. | |
| 10 | 750531-0035 | Countersunk head screw M6×12 | 2 шт. | |
| 11 | 5202001210222 | Cover plate | 1 шт. |
