Запчасти Sunhunk S3505

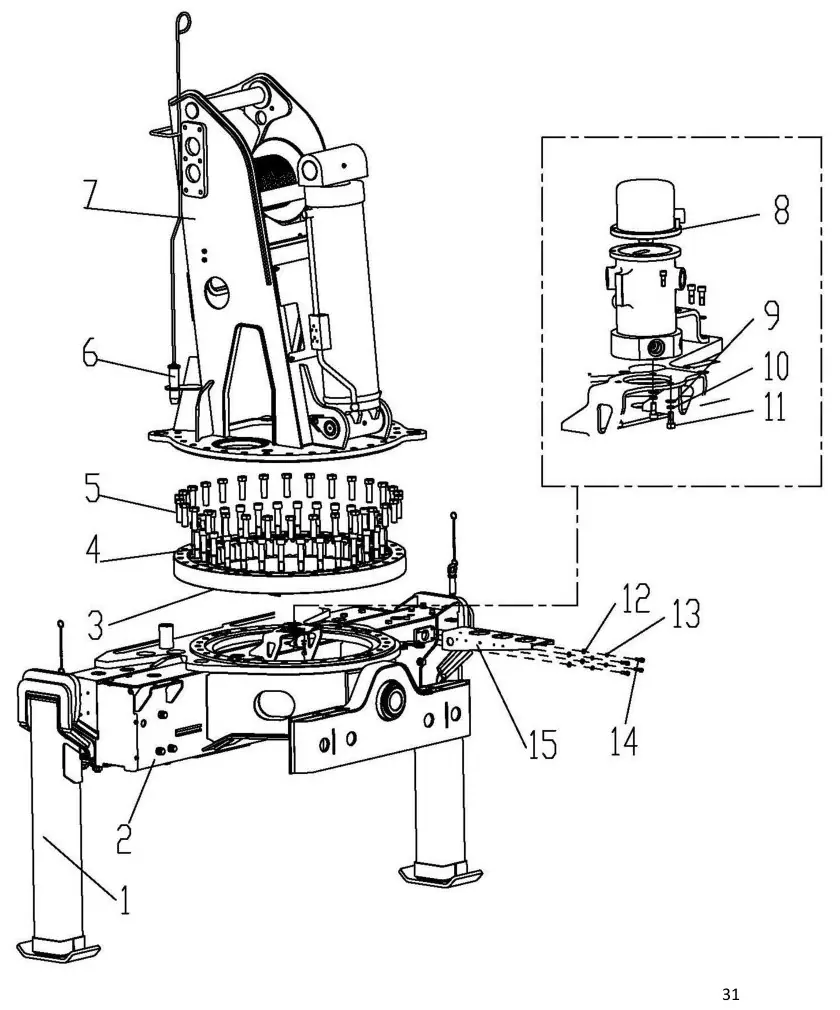

Main assembly
Номер позиции в таблице совпадает с номером на схеме.
Открыть крупно| Поз. | Код | Наименование | В узле | |
|---|---|---|---|---|
| 1 | 5202001210207 | Movable leg assembly | 2 шт. | |
| 2 | 5202001210107 | Base assembly | 1 шт. | |
| 4 | 750421-0184 | Screw M24×120 | 30 шт. | |
| 5 | 750011-0273 | Bolt M24×85 | 30 шт. | |
| 6 | 5202009190086 | Anti-swivel pin | 1 шт. | |
| 7 | 5202001210122 | Turntable assembly | 1 шт. | |
| 9 | 750611-0001 | Plain washer 10 | 3 шт. | |
| 10 | 750631-0001 | Spring washer 10 | 3 шт. | |
| 11 | 750421-0002 | Hex socket screw with cylindrical head | 3 шт. | |
| 12 | 750611-0001 | Plain washer 10 | 4 шт. |
