Запчасти Sunhunk S3505
Telescopic cylinder

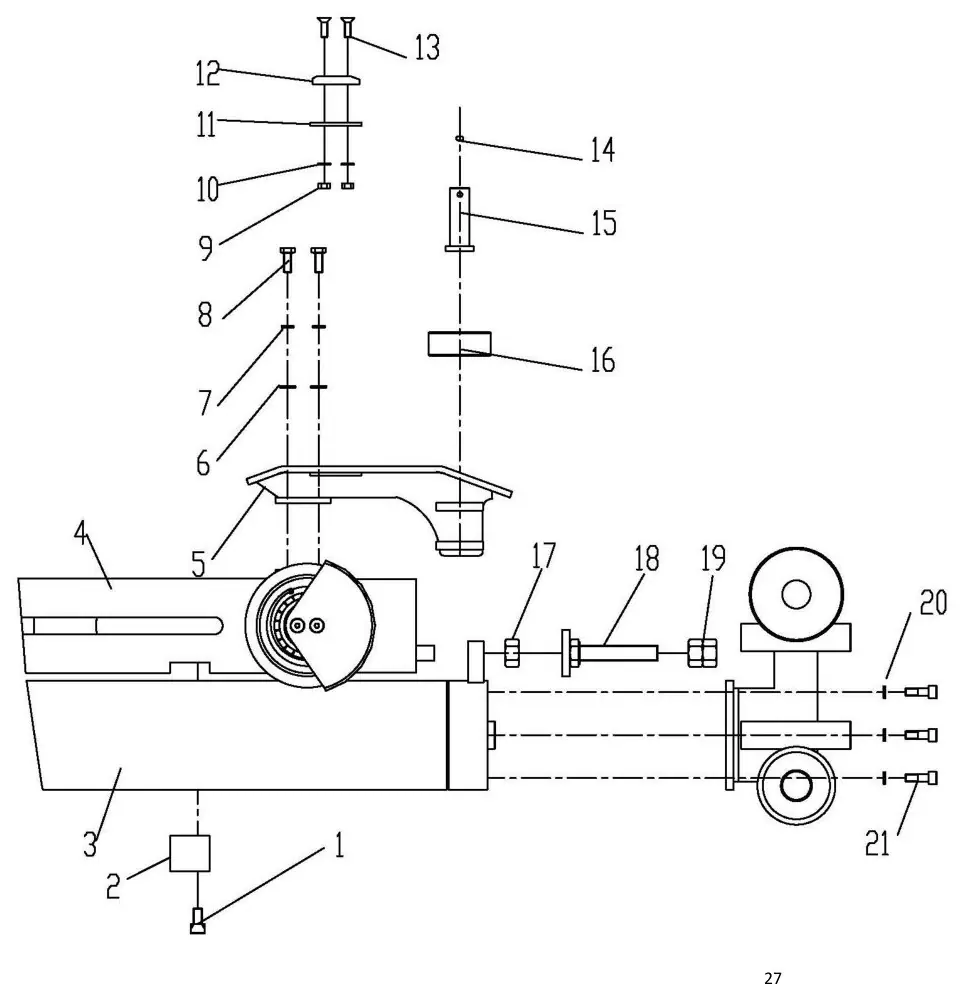

Номер позиции в таблице совпадает с номером на схеме.
Открыть крупно| Поз. | Код | Наименование | В узле | |
|---|---|---|---|---|
| 1 | 750421-0125 | Screw M12×20 | 2 шт. | |
| 2 | 5202111080013 | Sliding block | 1 шт. | |
| 3 | 5202303310001 | Primary cylinder | 1 шт. | |
| 4 | 5202303310002 | Second cylinder | 1 шт. | |
| 5 | 5202001200726 | Upper guide frame | 1 шт. | |
| 6 | 750611-0044 | Flat washer 10 | 4 шт. | |
| 7 | 750631-0034 | Spring washer 10 | 4 шт. | |
| 8 | 750012-0004 | Hexagon head bolt | 4 шт. | |
| 9 | 750241-0026 | Hexagon nut type 1 | 4 шт. | |
| 10 | 750611-0024 | Plain washer | 4 шт. | |
| 11 | 5202009180252 | Mounting plate | 1 шт. | |
| 12 | 5202001200854 | plate | 2 шт. | |
| 13 | 750531-0028 | Hex socket countersunk head screw | 4 шт. |
