Запчасти Sunhunk S3505
Boom extension II (лист 3)

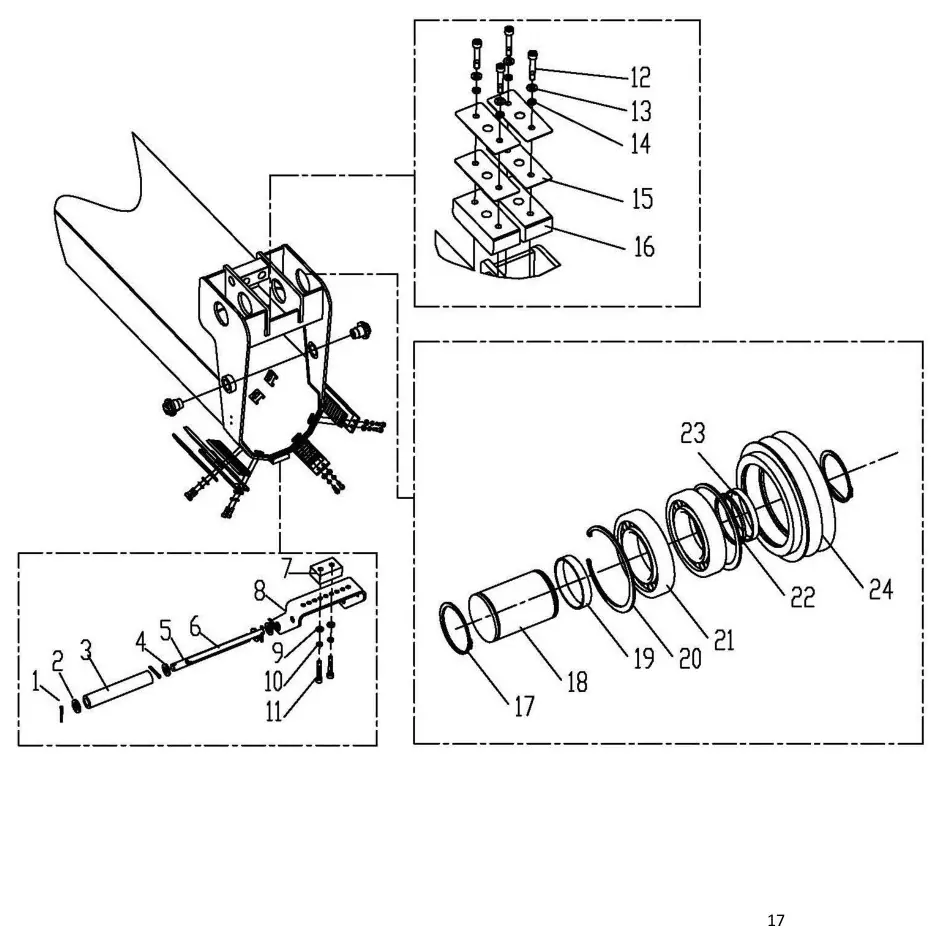

Номер позиции в таблице совпадает с номером на схеме.
Открыть крупно| Поз. | Код | Наименование | В узле | |
|---|---|---|---|---|
| 1 | 750731-0027 | Cotter pin 4×30 | 4 шт. | |
| 2 | 750611-0007 | Plain washer 16 | 2 шт. | |
| 3 | 5202001200907 | roller | 1 шт. | |
| 4 | 750611-0046 | Plain washer 14 | 2 шт. | |
| 5 | 5202206020063 | Rope spool | 1 шт. | |
| 6 | 5202206020062 | Rope spool | 1 шт. | |
| 7 | 5202001200904 | Backing block | 1 шт. | |
| 8 | 5202206020061 | Rope guard | 1 шт. | |
| 9 | 750611-0024 | Plain washer 8 | 2 шт. | |
| 10 | 750631-0023 | Spring washer 8 | 2 шт. | |
| 11 | 750421-0048 | Screw M8×50 | 2 шт. | |
| 12 | 750421-0047 | Screw M8×45 | 4 шт. | |
| 13 | 750611-0024 | Plain washer 8 | 4 шт. | |
| 14 | 750631-0023 | Spring washer 8 | 4 шт. |
