Запчасти Sunhunk S3505

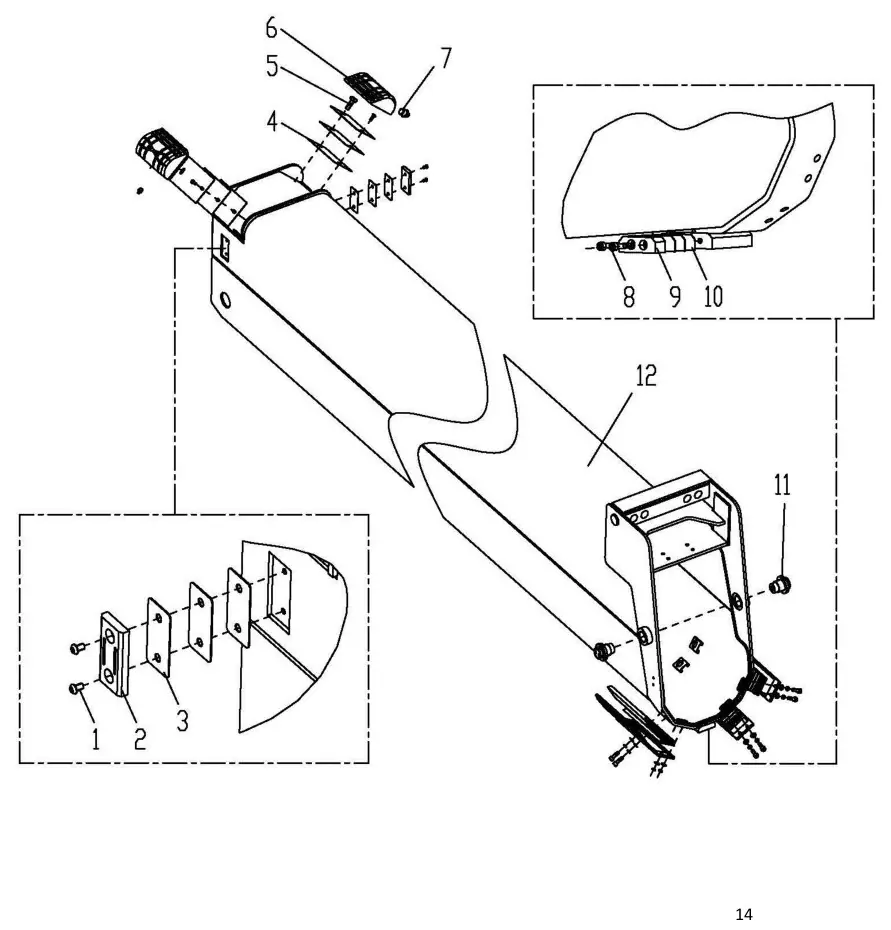

Boom extension I (лист 3)
Номер позиции в таблице совпадает с номером на схеме.
Открыть крупно| Поз. | Код | Наименование | В узле | |
|---|---|---|---|---|
| 1 | 750521-0002 | Screw M6x10 | 4 шт. | |
| 2 | 5202103310086 | Side slide | 2 шт. | |
| 3 | 5202001200698 | Side slide plate | 6 шт. | |
| 4 | 5202306300053 | Backing plate | 6 шт. | |
| 5 | 750012-0252 | Bolts M6x16 | 4 шт. | |
| 6 | 5202306300052 | Back up slider | 2 шт. | |
| 7 | 750821-0001 | Straight through pressure filling cup | 2 шт. | |
| 8 | 750421-0083 | Screw M6x30 | 2 шт. | |
| 9 | 5202303210007 | Ram | 1 шт. | |
| 10 | 5202303210008 | Adjusting pad | 3 шт. | |
| 11 | 5202001200775 | Side adjustment slider | 2 шт. | |
| 12 | 5202308280017 | Two section arm structure | 1 шт. |
