Запчасти Sunhunk S3505

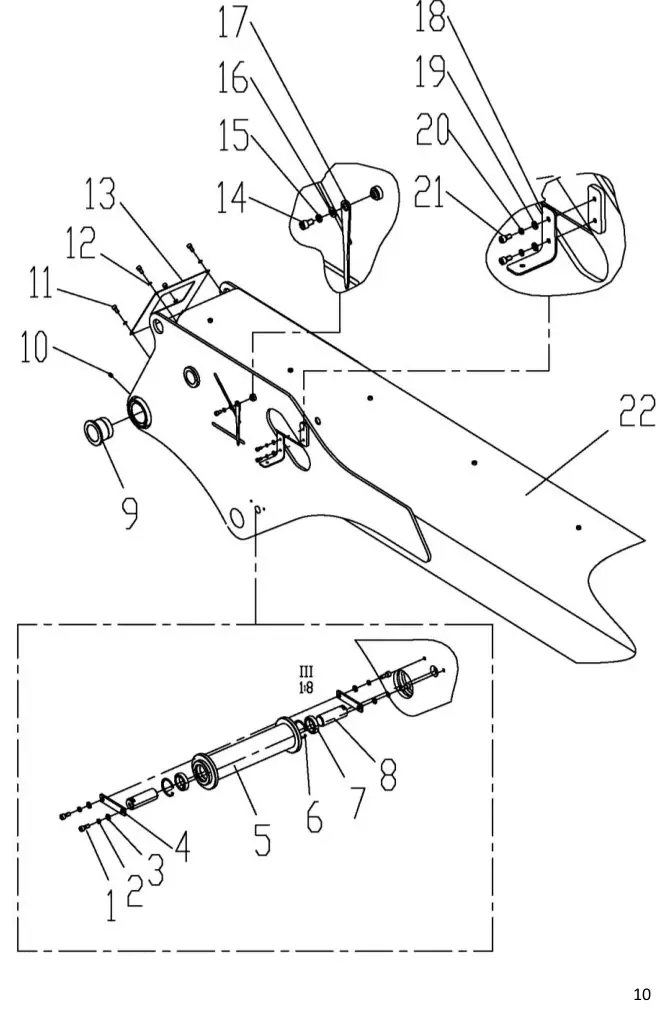

Base boom (лист 3)
Номер позиции в таблице совпадает с номером на схеме.
Открыть крупно| Поз. | Код | Наименование | В узле | |
|---|---|---|---|---|
| 1 | 750421-0042 | Screw M8×20 | 4 шт. | |
| 2 | 750631-0023 | Spring washer 8 | 4 шт. | |
| 3 | 750611-0024 | Plain washer 8 | 4 шт. | |
| 4 | 5202001200783 | Baffle plate | 2 шт. | |
| 5 | 5202105260028 | Roller | 1 шт. | |
| 6 | 750691-0013 | Internal circlip 47 | 2 шт. | |
| 7 | 750801-0296 | Bearing | 2 шт. | |
| 8 | 5202001200681 | Pin | 2 шт. | |
| 9 | 5202203090030 | Bushing | 2 шт. | |
| 10 | 750821-0001 | Straight through pressure filling cup | 2 шт. | |
| 11 | 750421-0001 | Screw M10×20 | 4 шт. | |
| 12 | 750631-0001 | Spring washer 10 | 4 шт. | |
| 13 | 5202206060090 | Cover plate | 1 шт. |
