Запчасти Sunhunk S3005

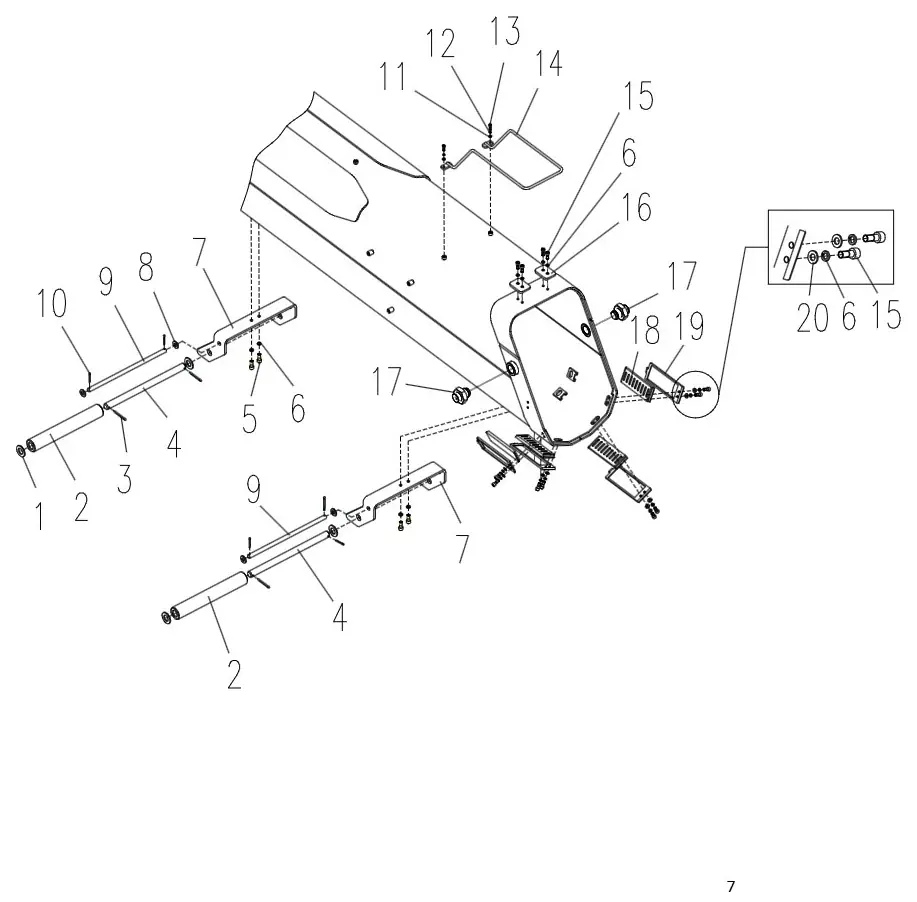

Base boom (лист 3)
Номер позиции в таблице совпадает с номером на схеме.
Открыть крупно| Поз. | Код | Наименование | В узле | |
|---|---|---|---|---|
| 1 | 750611-0048 | Plain washer 20 | 4 шт. | |
| 2 | 5202003280308 | Roller | 2 шт. | |
| 3 | 750731-0067 | Cotter pin 4×40 | 4 шт. | |
| 4 | 5202003280309 | Shaft | 2 шт. | |
| 5 | 750421-0238 | Screw M8×20 | 4 шт. | |
| 6 | 750631-0038 | Spring washer 8 | 6 шт. | |
| 7 | 5202210140074 | Bent plate | 2 шт. | |
| 8 | 750611-0045 | Plain washer 12 | 4 шт. | |
| 9 | 5202204270021 | Shaft | 2 шт. | |
| 10 | 750731-0070 | Cotter pin 3.2×28 | 4 шт. | |
| 11 | 750611-0051 | Plain washer 6 | 6 шт. | |
| 12 | 750631-0033 | Spring washer 6 | 6 шт. | |
| 13 | 750421-0232 | Screw M6×16 | 2 шт. | |
| 14 | 5202009120016 | guide frame | 1 шт. | |
| 15 | 750421-0238 | Screw M8×20 | 16 шт. |
