Запчасти Sunhunk S3005

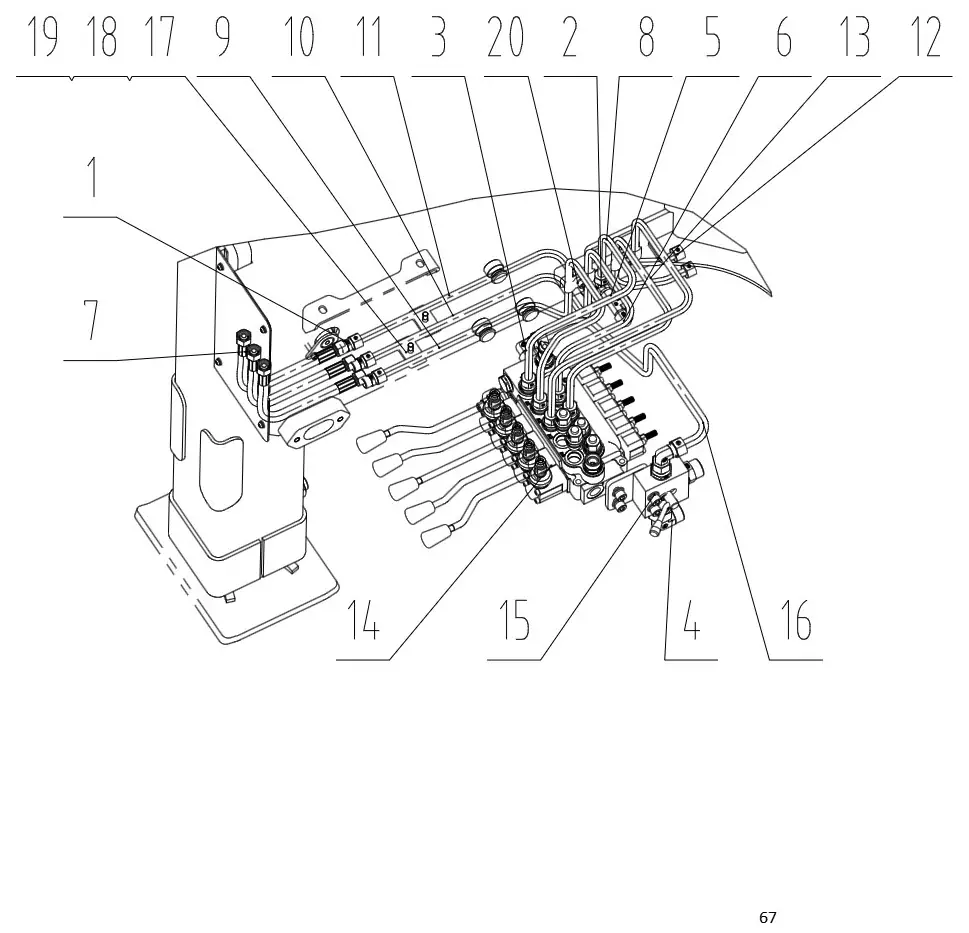

Lower hydraulic system pipelines (лист 4)
Номер позиции в таблице совпадает с номером на схеме.
Открыть крупно| Поз. | Код | Наименование | В узле | |
|---|---|---|---|---|
| 1 | 727873-0009 | Adaptor G | 3 шт. | |
| 2 | 727876-0009 | Adaptor | 1 шт. | |
| 3 | 727881-0005 | Adaptor EW | 2 шт. | |
| 4 | 727881-0017 | Adaptor EW | 1 шт. | |
| 5 | 727883-0004 | Adaptor EL | 1 шт. | |
| 6 | 727896-0004 | Adaptor VKAM | 1 шт. | |
| 7 | 707229-6704 | Hose assembly | 3 шт. | |
| 8 | 5202312060006 | Steel tube assembly | 1 шт. | |
| 9 | 5202401130003 | Steel tube assembly | 1 шт. | |
| 10 | 5202401130005 | Steel tube assembly | 1 шт. | |
| 11 | 5202401130004 | Steel tube assembly | 1 шт. | |
| 12 | 5202312060009 | Steel tube assembly | 1 шт. | |
| 13 | 5202312060010 | Steel tube assembly | 1 шт. | |
| 14 | 5202111300001 | Lower hydraulic control valve assembly | 1 шт. |
