Запчасти Sunhunk S3005

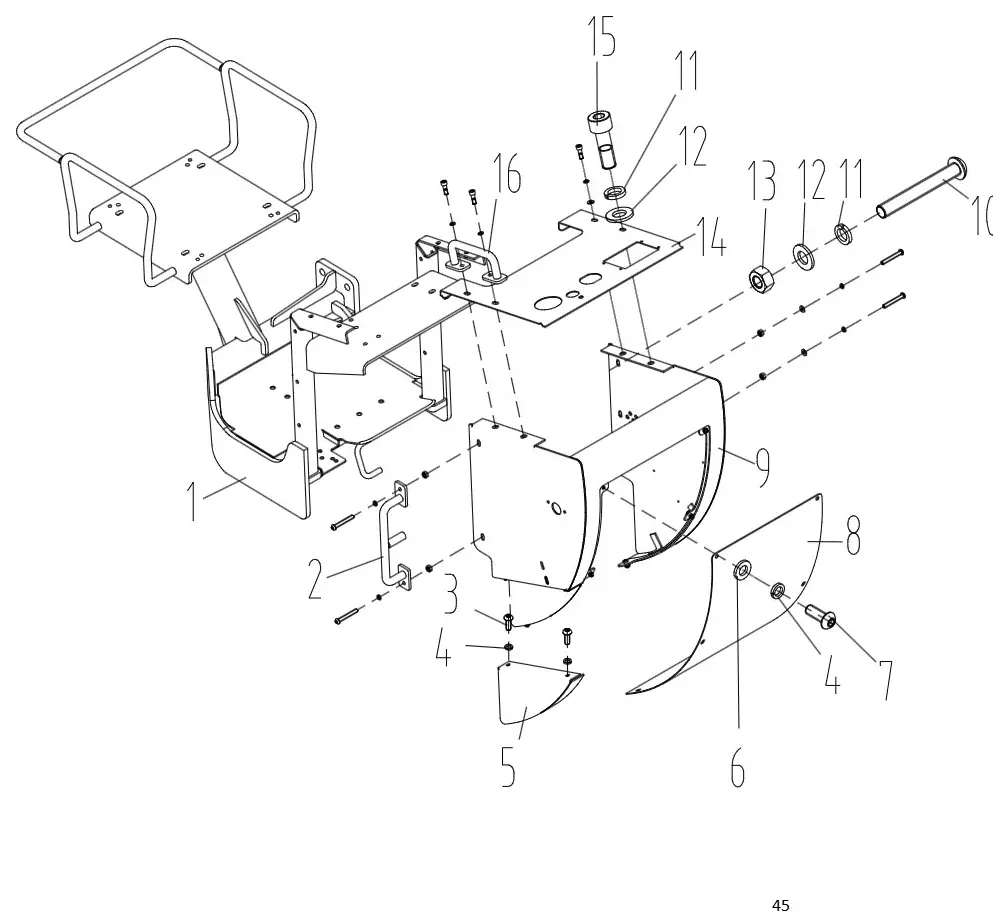

Seat control frame assembly
Номер позиции в таблице совпадает с номером на схеме.
Открыть крупно| Поз. | Код | Наименование | В узле | |
|---|---|---|---|---|
| 1 | 5202401100014 | Seat welding assembly | 1 шт. | |
| 2 | 5202009260034 | Side handle | 1 шт. | |
| 3 | 750521-0034 | M6×16 | 2 шт. | |
| 4 | 750631-0021 | Spring washer 6 | 8 шт. | |
| 5 | 5202306200120 | Assembly cover | 1 шт. | |
| 6 | 750611-0051 | Flat washer 6 | 2 шт. | |
| 7 | 750521-0025 | Screw M6×16 | 6 шт. | |
| 8 | 5202311240070 | Cover plate | 1 шт. | |
| 9 | 5202311240070 | Cover plate | 1 шт. | |
| 10 | 750521-0051 | Screw M8×60 | 5 шт. | |
| 11 | 750631-0023 | Spring washer | 9 шт. | |
| 12 | 750611-0024 | Flat washer | 5 шт. | |
| 13 | 750241-0026 | nut 1 | 5 шт. | |
| 14 | 5202306200122 | Upper cover plate | 1 шт. | |
| 15 | 750421-0044 | Screw M8×25 | 4 шт. |
