Запчасти Sunhunk S3005

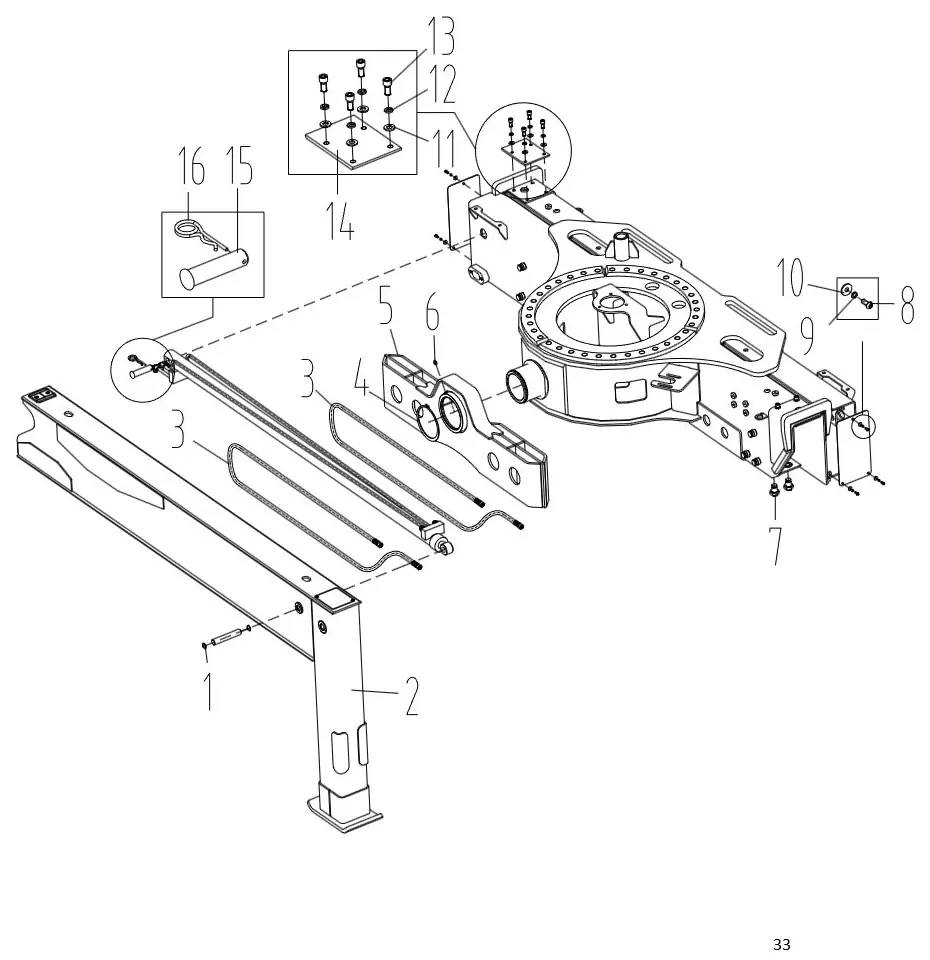

Base Assembly (лист 2)
Номер позиции в таблице совпадает с номером на схеме.
Открыть крупно| Поз. | Код | Наименование | В узле | |
|---|---|---|---|---|
| 1 | 750691-0007 | Hole with elastic ring 25 | 2 шт. | |
| 2 | 5202009190074 | Outrigger | 1 шт. | |
| 3 | 707229-3252 | Hose | 2 шт. | |
| 4 | 750701-0004 | External circlip 150 | 1 шт. | |
| 5 | 5202111090012 | Three point bridge | 1 шт. | |
| 6 | 750821-0001 | filling cup | 1 шт. | |
| 7 | 5201610240204 | adjustment slider | 4 шт. | |
| 8 | 750521-0034 | Screw M6×16 | 6 шт. | |
| 9 | 750631-0021 | Spring washer | 6 шт. | |
| 10 | 750621-0002 | Plain washer | 6 шт. | |
| 11 | 750611-0003 | Plain washer | 8 шт. | |
| 12 | 750631-0003 | Spring washer | 8 шт. | |
| 13 | 750421-0091 | Screw M12×25 | 8 шт. | |
| 14 | 5202006150124 | Slider | 2 шт. | |
| 15 | 750741-0097 | Shaft 25×100 | 2 шт. |
