Запчасти Sunhunk S3005
Boom extension IV (лист 2)

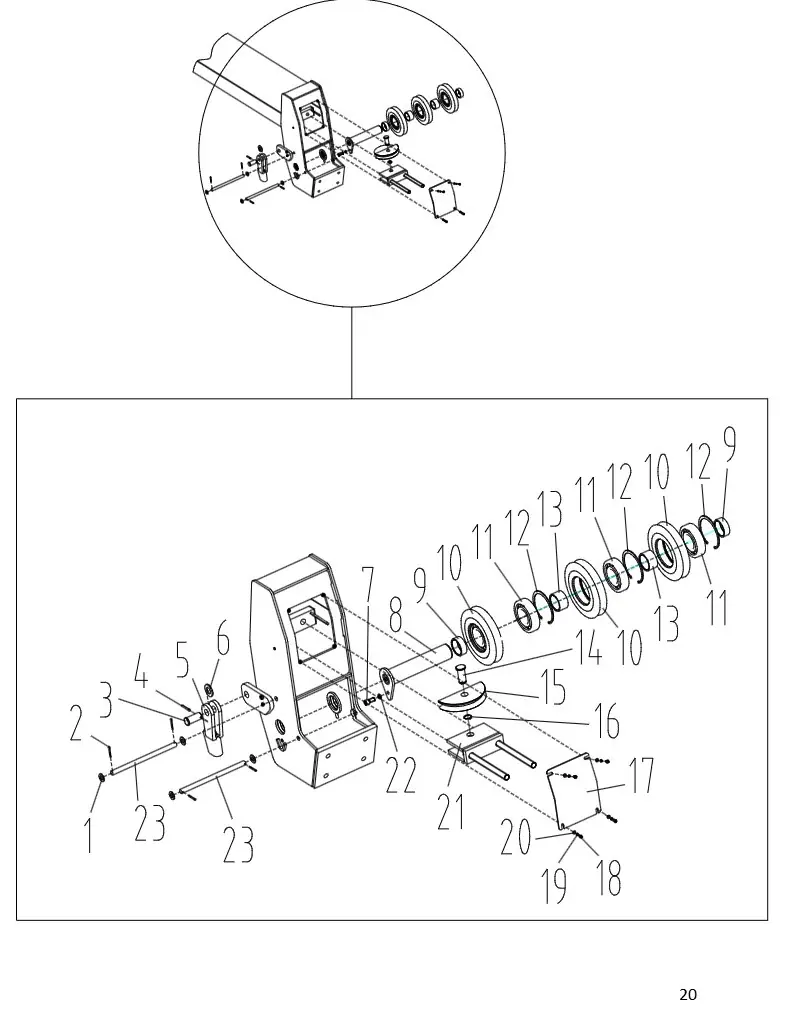

Номер позиции в таблице совпадает с номером на схеме.
Открыть крупно| Поз. | Код | Наименование | В узле | |
|---|---|---|---|---|
| 1 | 750611-0047 | Plain washer 16 | 4 шт. | |
| 2 | 750731-0027 | Cotter pin 4×30 | 4 шт. | |
| 3 | 5202003280157 | Shaft | 1 шт. | |
| 4 | 750731-0071 | Cotter pin 5× | 361 шт. | |
| 5 | 750909-0002 | Wedge joint 12 | 1 шт. | |
| 6 | 750611-0049 | Plain washer 25 | 1 шт. | |
| 7 | 750421-0250 | Hex socket screw | 1 шт. | |
| 8 | 5202003280383 | Shaft | 1 шт. | |
| 9 | 5202104260005 | Spacer sleeve | 2 шт. | |
| 10 | 5202003280146 | Rope sheave | 3 шт. | |
| 11 | 750801-0091 | Bearing | 3 шт. | |
| 12 | 750691-0003 | Internal circlip 1 20 | 3 шт. | |
| 13 | 5202012030067 | Spacer sleeve | 2 шт. | |
| 14 | 5202003280151 | Shaft | 1 шт. | |
| 15 | 5202003280150 | Fixed wheel | 1 шт. |
