Запчасти Sunhunk S3005

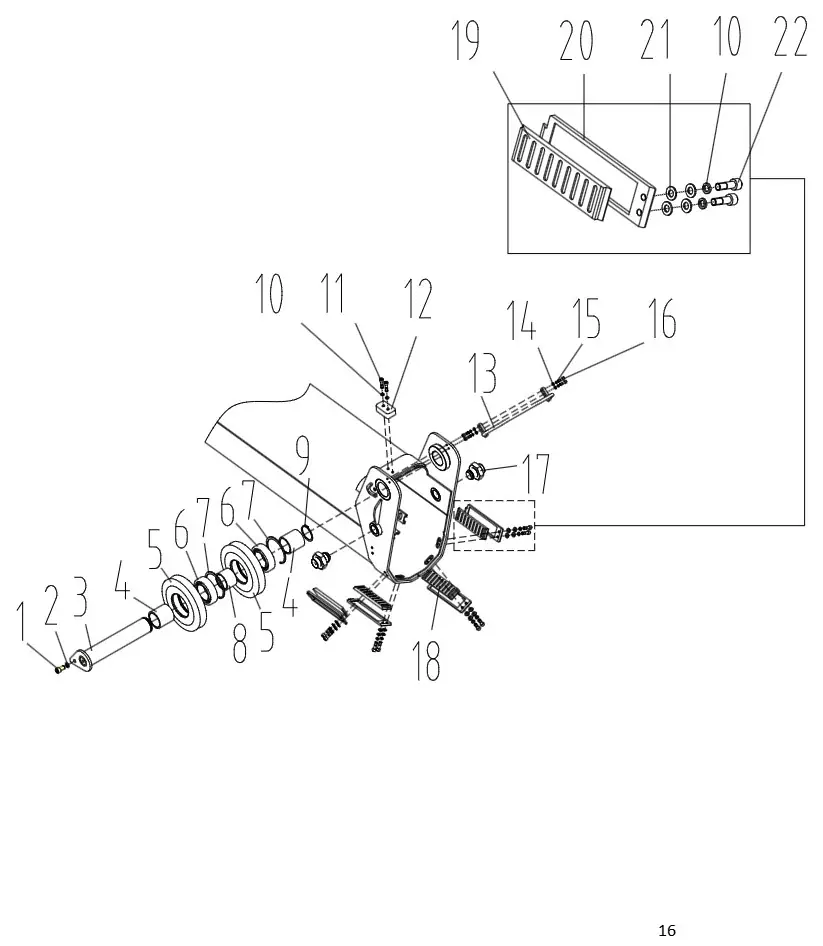

Boom extension III (лист 2)
Номер позиции в таблице совпадает с номером на схеме.
Открыть крупно| Поз. | Код | Наименование | В узле | |
|---|---|---|---|---|
| 1 | 750421-0256 | Screw M12×20 | 1 шт. | |
| 2 | 750631-0032 | Spring washer | 1 шт. | |
| 3 | 5202003280265 | Shaft | 1 шт. | |
| 4 | 5202003280274 | Spacer sleeve | 2 шт. | |
| 5 | 5202012030057 | Rope sheave | 2 шт. | |
| 6 | 750801-0350 | Bearing | 2 шт. | |
| 7 | 750691-0001 | External circlip 100 | 2 шт. | |
| 8 | 5202003280275 | Spacer sleeve | 1 шт. | |
| 9 | 750701-0012 | External circlip 55 | 1 шт. | |
| 10 | 750631-0038 | Spring washer | 16 шт. | |
| 11 | 750421-0242 | Screw M8×30 | 2 шт. | |
| 12 | 5202003280211 | Slider | 1 шт. | |
| 13 | 5202005180012 | Rope guard | 1 шт. | |
| 14 | 750611-0051 | Plain washer 6 | 4 шт. | |
| 15 | 750631-0033 | Spring washer | 4 шт. |
