Запчасти Sunhunk S2106
Lower hydraulic system pipelines (лист 3)

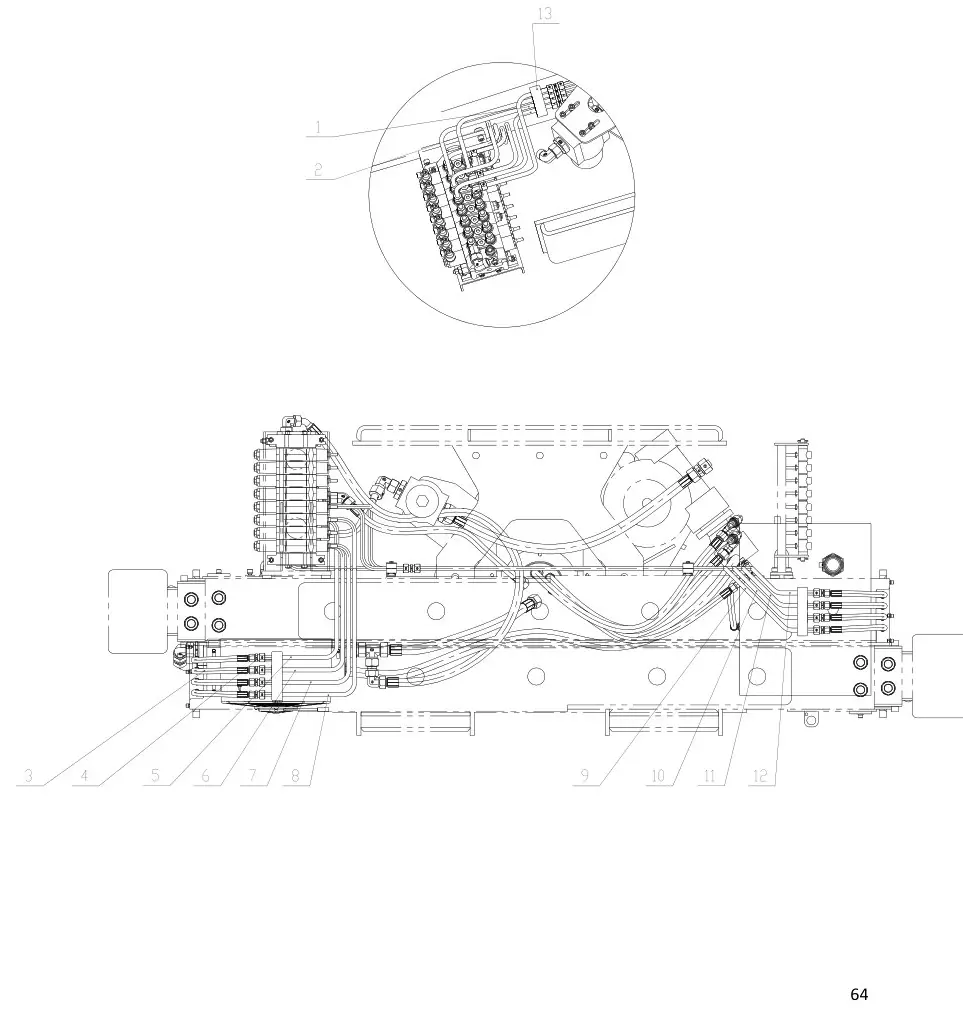

Номер позиции в таблице совпадает с номером на схеме.
Открыть крупно| Поз. | Код | Наименование | В узле | |
|---|---|---|---|---|
| 1 | 5202307150453 | Steel tube assembly | 1 шт. | |
| 2 | 5202307150440 | Steel tube assembly | 1 шт. | |
| 3 | 707229-6457 | Hose assembly | 8 шт. | |
| 4 | 727874-0009 | GR GR adaptor | 8 шт. | |
| 5 | 5202307150451 | Steel tube assembly | 1 шт. | |
| 6 | 5202307150448 | Steel tube assembly | 1 шт. | |
| 7 | 5202307150447 | Steel tube assembly | 1 шт. | |
| 8 | 5202307150450 | Steel tube assembly | 1 шт. | |
| 9 | 5202307150444 | Steel tube assembly | 1 шт. | |
| 10 | 5202307150443 | Steel tube assembly | 1 шт. | |
| 11 | 5202307150442 | Steel tube assembly | 1 шт. | |
| 12 | 5202307150441 | Steel tube assembly | 1 шт. | |
| 13 | 750421-0239 | Hexagon socket head screws M8×25 | 8 шт. |
