Запчасти Sunhunk S2106

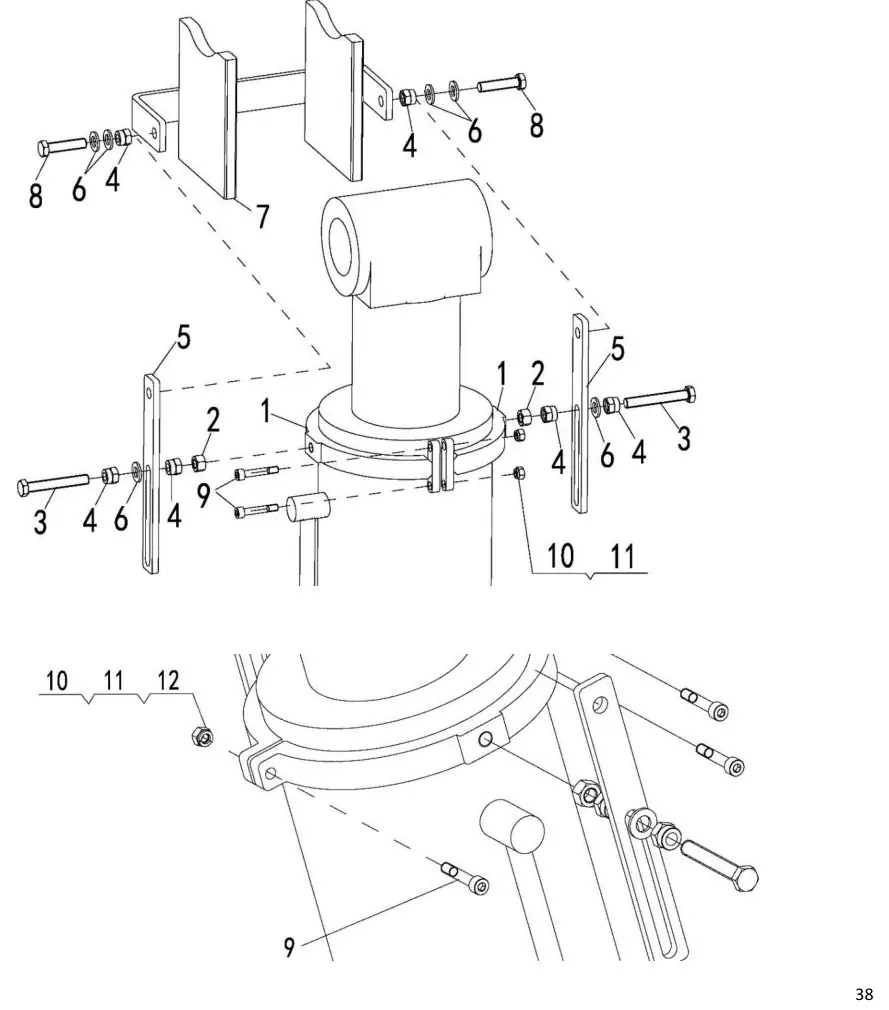

Swing cylinder lock assembly
Номер позиции в таблице совпадает с номером на схеме.
Открыть крупно| Поз. | Код | Наименование | В узле | |
|---|---|---|---|---|
| 1 | 5202402290039 | Latch sleeve assembly | 2 шт. | |
| 2 | 750241-0003 | Nut M12 | 2 шт. | |
| 3 | 750012-0029 | Bolt M12×80 | 2 шт. | |
| 4 | 750201-0002 | Lock nut _M12 | 6 шт. | |
| 5 | 5202312200041 | Connecting plate | 2 шт. | |
| 6 | 750611-0003 | Flat washer 12 | 6 шт. | |
| 7 | 5202402290042 | Support assembly | 1 шт. | |
| 8 | 750012-0027 | Bolt M12×50 | 2 шт. | |
| 9 | 750421-0047 | Screw M8×45 | 3 шт. | |
| 10 | 750631-0023 | Spring washer 8 | 3 шт. | |
| 11 | 750241-0026 | Nut M8 | 3 шт. | |
| 12 | 750611-0024 | Flat washer 8 | 1 шт. |
