Запчасти Sunhunk S2106

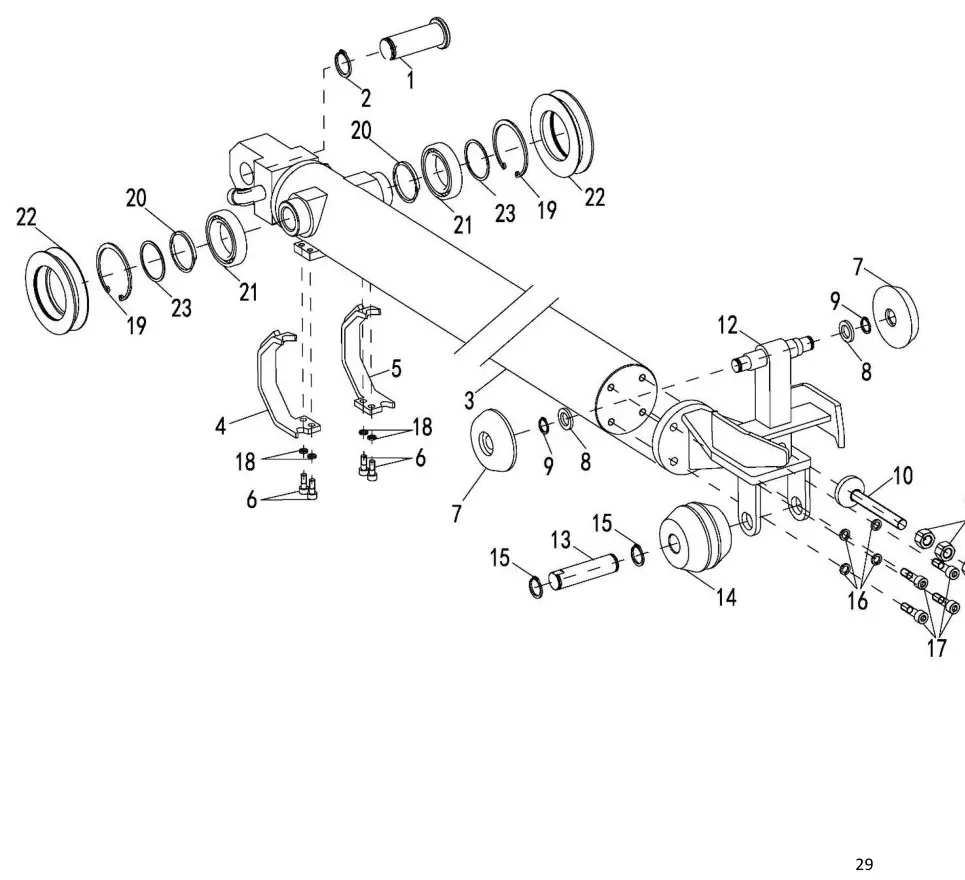

Telescopic cylinder assembly (лист 6)
Номер позиции в таблице совпадает с номером на схеме.
Открыть крупно| Поз. | Код | Наименование | В узле | |
|---|---|---|---|---|
| 1 | 5202303130069 | Shaft | 1 шт. | |
| 2 | 750702-0005 | Shaft elastic retaining ring 25 | 1 шт. | |
| 3 | 5202311270014 | third expansion cylinder | 1 шт. | |
| 4 | 5202307060031 | Right rope wheel baffle | 1 шт. | |
| 5 | 5202307060027 | Left rope wheel baffle | 1 шт. | |
| 6 | 750421-0030 | Screw M6×16 | 4 шт. | |
| 7 | 5202306200086 | Roller | 2 шт. | |
| 8 | 5202306200087 | Gasket | 2 шт. | |
| 9 | 750702-0017 | Shaft elastic retaining ring 15 | — | |
| 10 | 5202306200088 | Adjusting screw | 1 шт. | |
| 11 | 750241-0059 | Nut M12 | 3 шт. | |
| 12 | 5202306200093 | Cylinder head support | 1 шт. |
