Запчасти Sunhunk S2006
S2006 upper structure parts list (upper control version)
Номер позиции в таблице совпадает с номером на схеме.
Открыть крупно| Поз. | Код | Наименование | В узле | |
|---|---|---|---|---|
| 1 | 5201711150012 | Upper backing plate | 8 шт. | |
| 2 | 5201812070358 | Screw | 4 шт. | |
| 3 | 716002-0005 | Nut M33×1.5 | 24 шт. | |
| 4 | 5201808290219 | Lower platen | 2 шт. | |
| 5 | 5201411210092 | Stop dog | 4 шт. | |
| 6 | 5201908120091 | U-bolt | 2 шт. | |
| 7 | 5201908120093 | Heel | 2 шт. | |
| 8 | 5201910140171 | Platen | 2 шт. | |
| 9 | 707277-0008 | Bent axis pump | 1 шт. | |
| 10 | 703001-1886 | Adapter flange | 1100 шт. | |
| 11 | 713061-0026 | Drive shaft assembly | 1 шт. | |
| 12 | 703001-2332 | Adapter plate | 1 шт. | |
| 13 | 716004-0007 | Pump bracket | 1 шт. | |
| 14 | 750012-0268 | Hex head bolt, coarse thread, fully threaded | 810 шт. | |
| 15 | 750631-0034 | Spring washer 10 | 8 шт. | |
| 16 | 750241-0058 | Nut M10 | 8 шт. | |
| 17 | 750012-0242 | Hex head bolt, coarse thread, fully threaded | 41265 шт. | |
| 18 | 750241-0059 | Nut M12 | 10 шт. | |
| 19 | 750631-0032 | Washer 12 | 10 шт. | |
| 20 | 750012-0269 | Hex head bolt, coarse thread, fully threaded | 41250 шт. | |
| 21 | 770313-0160 | Hydraulic oil tank | 1 шт. | |
| 22 | 750012-0189 | Hex head bolt, coarse thread, fully threaded | 8 шт. | |
| 23 | 750241-0059 | Nut M12 | 8 шт. | |
| 24 | 750631-0032 | Washer 12 | 8 шт. |

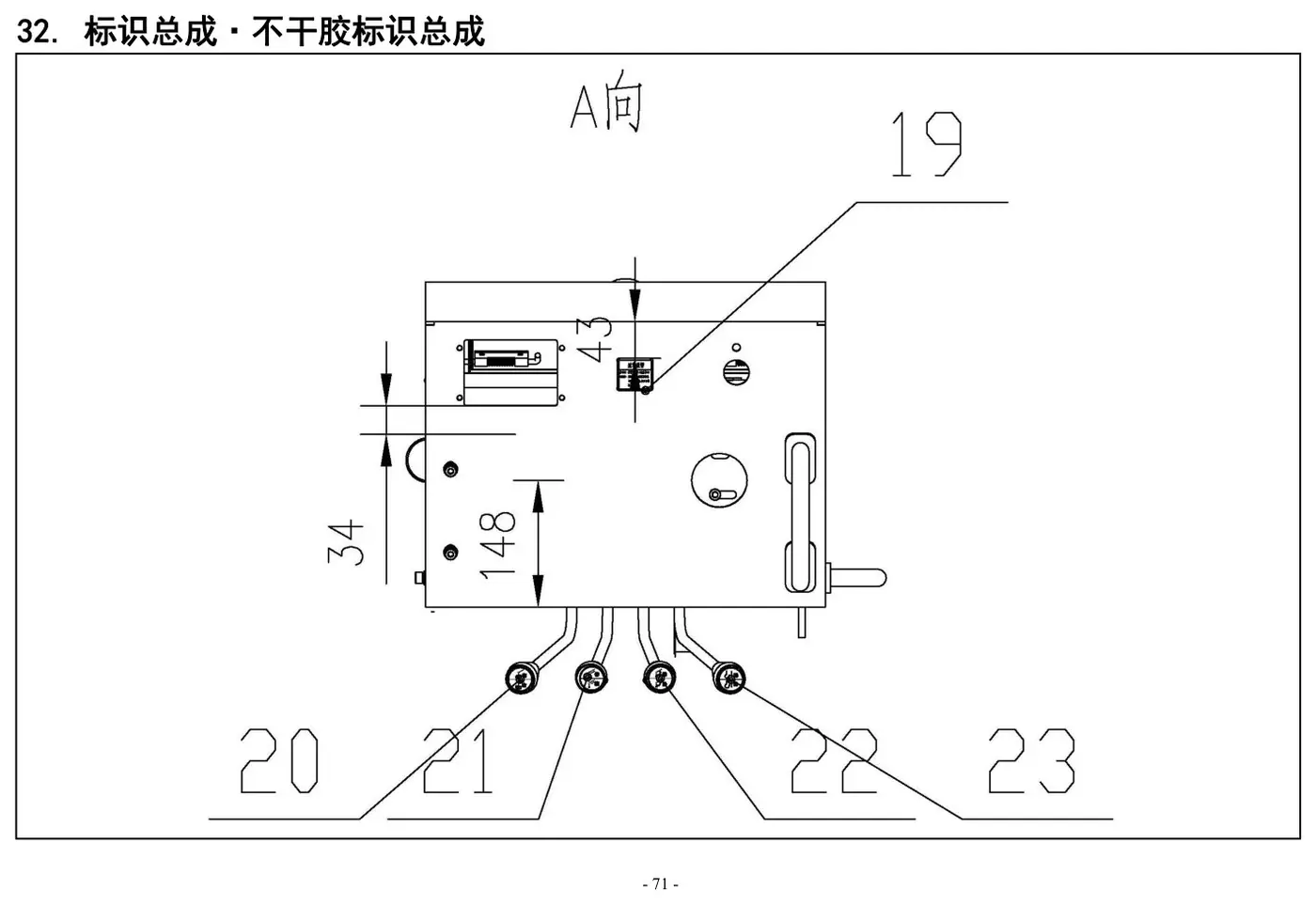

← Label assembly – Sticker label setВсе узлы S2006S2006 upper structure parts list (upper control version) (лист 2) →
