Запчасти Sunhunk S2006

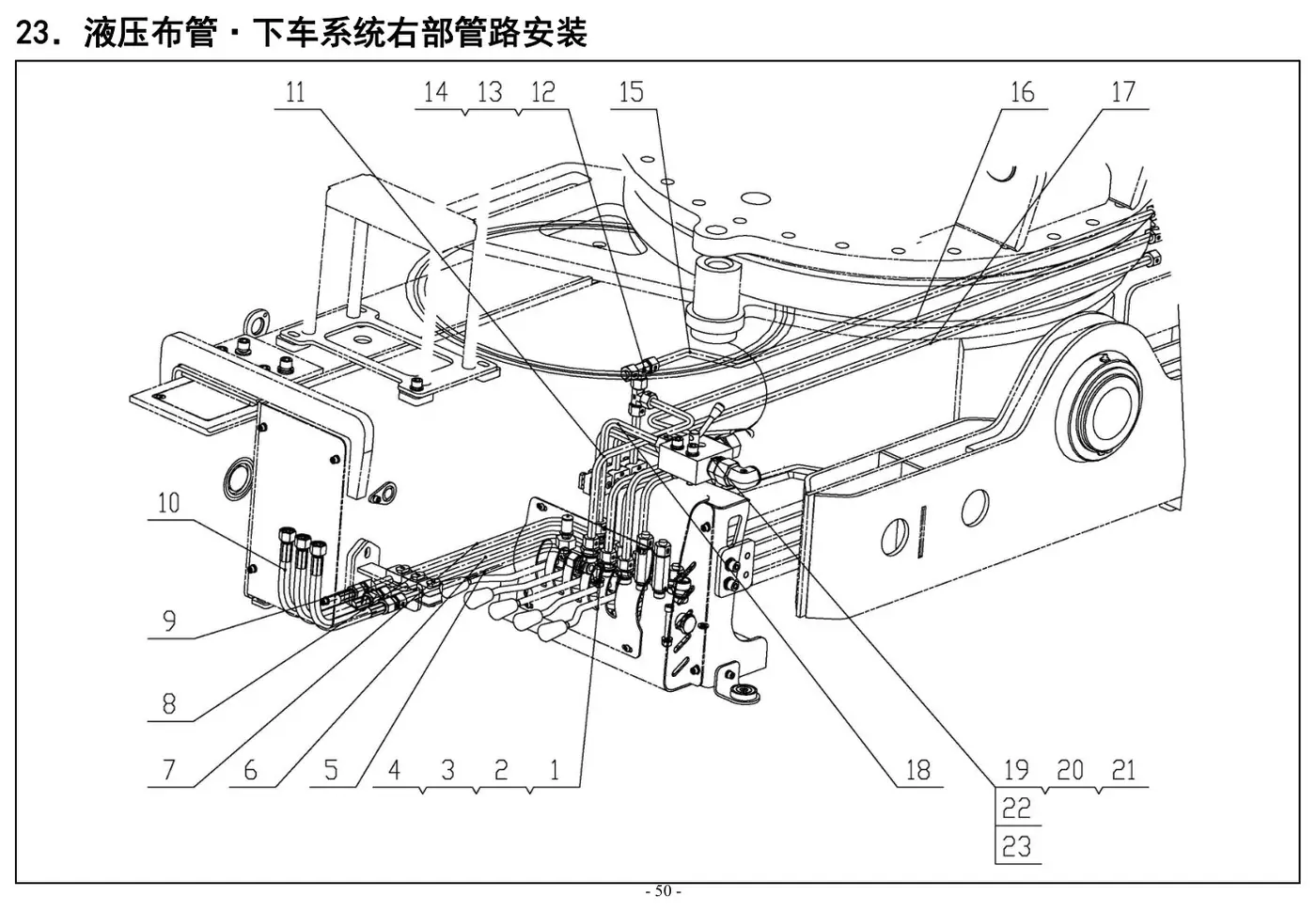

Hydraulic piping – Lower system right pipelines installation
Номер позиции в таблице совпадает с номером на схеме.
Открыть крупно| Поз. | Код | Наименование | В узле | |
|---|---|---|---|---|
| 1 | 5202006220030 | Lower multi-way valve sub-assembly | 1 шт. | |
| 2 | 750011-0258 | Hex head bolt, coarse thread | 3 шт. | |
| 3 | 750631-0038 | Spring washer | 3 шт. | |
| 4 | 750241-0060 | Nut M8 | 3 шт. | |
| 5 | 5202006220035 | Steel tube | 1 шт. | |
| 6 | 5202006220034 | Steel tube | 1 шт. | |
| 7 | 5202006220036 | Steel tube | 1 шт. | |
| 8 | 727103-0001 | Pipe clamp | 12 шт. | |
| 9 | 727873-0009 | Adaptor G | 3 шт. | |
| 10 | 707229-3544 | Hose assembly | 3 шт. | |
| 11 | 5202006220033 | Steel tube | 1 шт. | |
| 12 | 727876-0009 | Adaptor | 1 шт. | |
| 13 | 727882-0004 | ET adaptor | 1 шт. | |
| 14 | 727896-0004 | Adaptor VKAM | 1 шт. | |
| 15 | 5202006220032 | Steel tube | 1 шт. | |
| 16 | 5202006220038 | Steel tube | 1 шт. | |
| 17 | 5202006220039 | Steel tube | 1 шт. | |
| 18 | 5202106300030 | Steel tube | 1 шт. | |
| 19 | 5202101180026 | Rotary valve sub-assembly | 1 шт. | |
| 20 | 750421-0010 | Screw M10×60 | 2 шт. | |
| 21 | 750611-0044 | Flat washer 10 | 4 шт. | |
| 22 | 750631-0034 | Spring washer 10 | 4 шт. | |
| 23 | 750241-0058 | Nut M10 | 4 шт. |
