Запчасти Sunhunk S2006

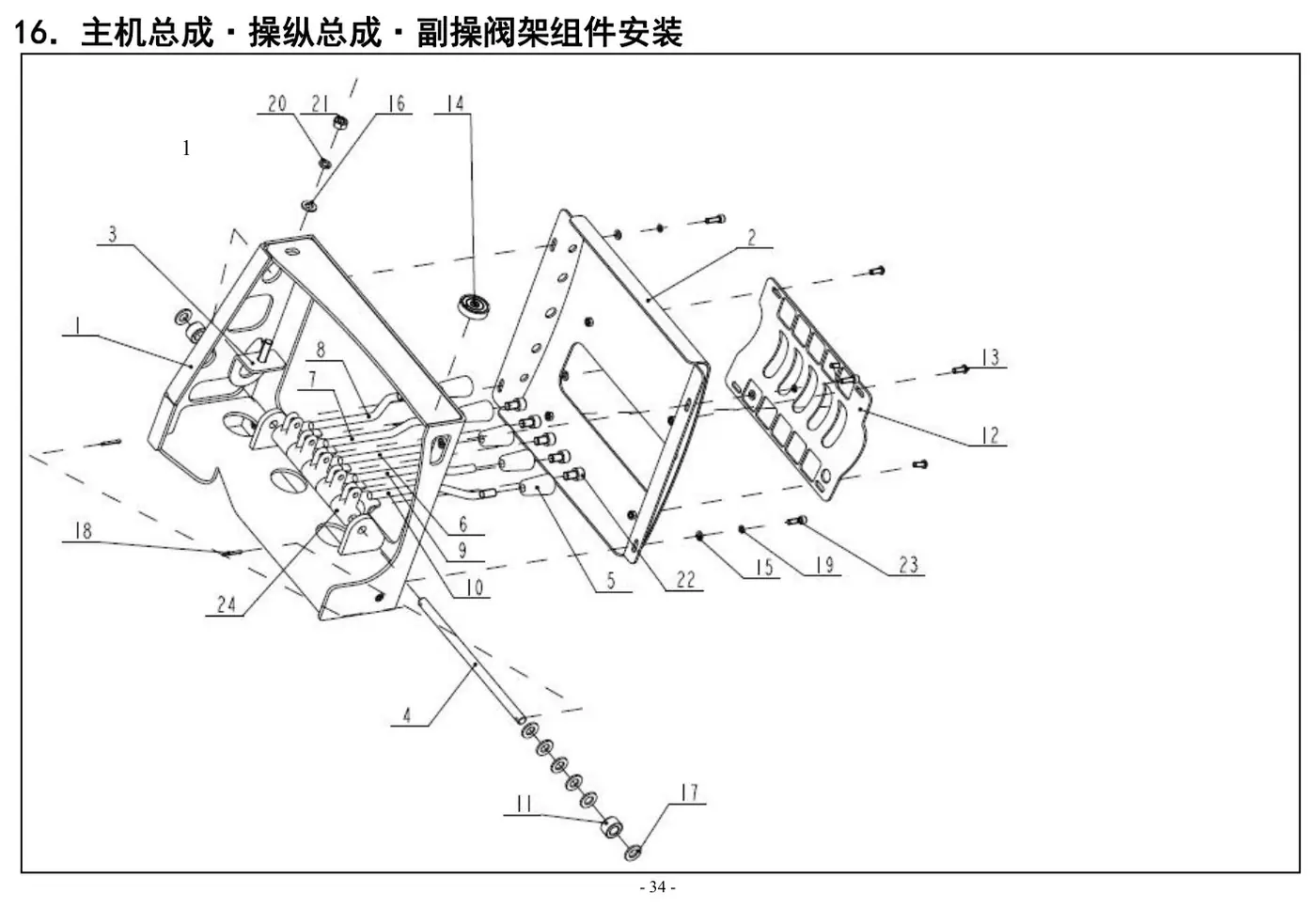

Main assembly – Control assembly – Auxiliary control valve frame installation
Номер позиции в таблице совпадает с номером на схеме.
Открыть крупно| Поз. | Код | Наименование | В узле | |
|---|---|---|---|---|
| 1 | 5202001210234 | Auxiliary valve frame | 1 шт. | |
| 2 | 5202001210240 | Shield | 1 шт. | |
| 3 | 5202001210089 | Compression ring | 1 шт. | |
| 4 | 5202001210142 | Shaft | 1 шт. | |
| 5 | 5201803220155 | Handle cap | 5 шт. | |
| 6 | 5201908010262 | Handle 6 | 1 шт. | |
| 7 | 5201908010263 | Handle 7 | 1 шт. | |
| 8 | 5201908010264 | Handle 8 | 1 шт. | |
| 9 | 5201908010265 | Handle 9 | 1 шт. | |
| 10 | 5201908010344 | Handle 10 | 1 шт. | |
| 11 | 5202104300003 | Washer | 2 шт. | |
| 12 | 5202012150288 | Cover plate | 1 шт. | |
| 13 | 750521-0025 | Screw M6×16 | 4 шт. | |
| 14 | 766002-0227 | Spirit level | 1 шт. | |
| 15 | 750611-0022 | Plain washer 6 | 4 шт. | |
| 16 | 750611-0001 | Plain washer 10 | 1 шт. | |
| 17 | 750611-0003 | Plain washer | 7 шт. | |
| 18 | 750731-0007 | Cotter pin 3.2×20 | 2 шт. | |
| 19 | 750631-0021 | Spring washer 6 | 4 шт. | |
| 20 | 750631-0001 | Spring washer 10 | 1 шт. | |
| 21 | 750241-0001 | Nut 1 | 1 шт. | |
| 22 | 750421-0060 | Screw M10×16 | 5 шт. | |
| 23 | 750421-0032 | Screw M6×20 | 4 шт. | |
| 24 | 709235-0010 | Connection seat | 5 шт. |
