Запчасти Sunhunk S1606

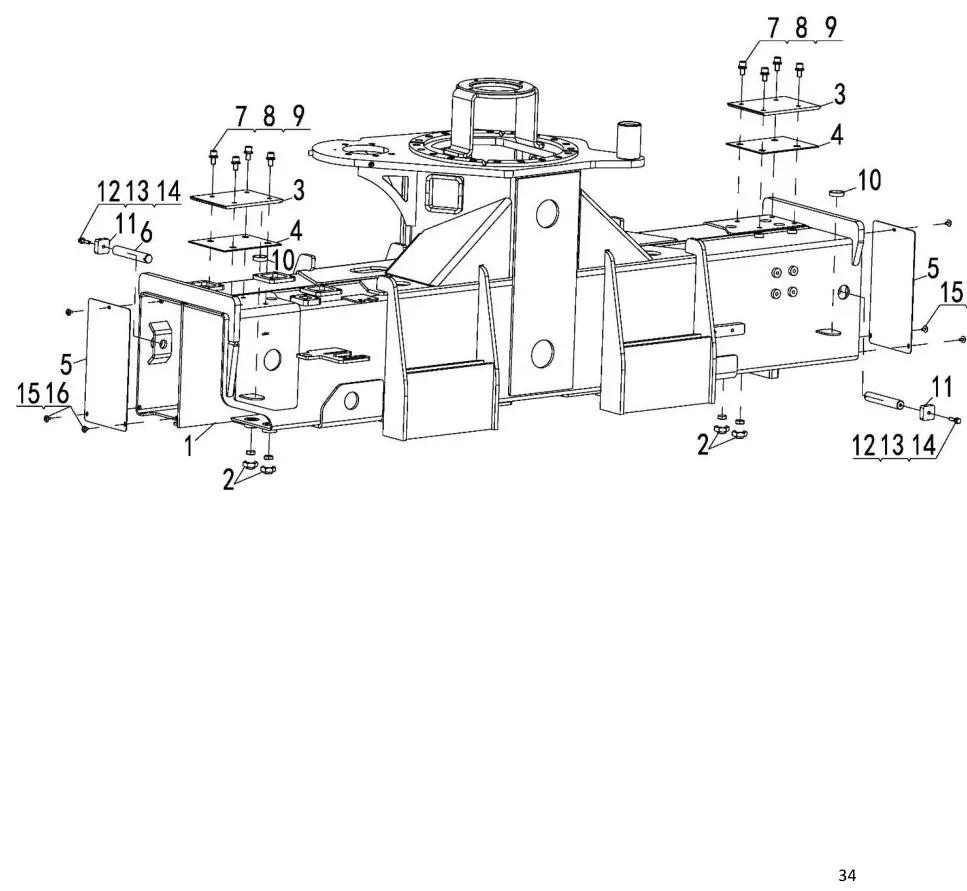

Base assembly
Номер позиции в таблице совпадает с номером на схеме.
Открыть крупно| Поз. | Код | Наименование | В узле | |
|---|---|---|---|---|
| 1 | 5202404290168 | Base structure | 1 шт. | |
| 2 | 5201610240204 | Side adjustment slider | 4 шт. | |
| 3 | 5202301100188 | Upper slide | 2 шт. | |
| 4 | 5202301100189 | Adjusting pad | 6 шт. | |
| 5 | 5202306200226 | Cover plate | 2 шт. | |
| 6 | 5202311240043 | Shaft | 2 шт. | |
| 7 | 750611-0045 | Plain washer | 8 шт. | |
| 8 | 750631-0032 | Spring washer | 8 шт. | |
| 9 | 750421-0250 | Bolt M12×25 | 8 шт. | |
| 10 | 766002-0408 | Appearance | 2 шт. | |
| 11 | 5202311240044 | Baffle plate | 2 шт. | |
| 12 | 750611-0024 | Plain washer | 2 шт. |
