Запчасти Sunhunk K328

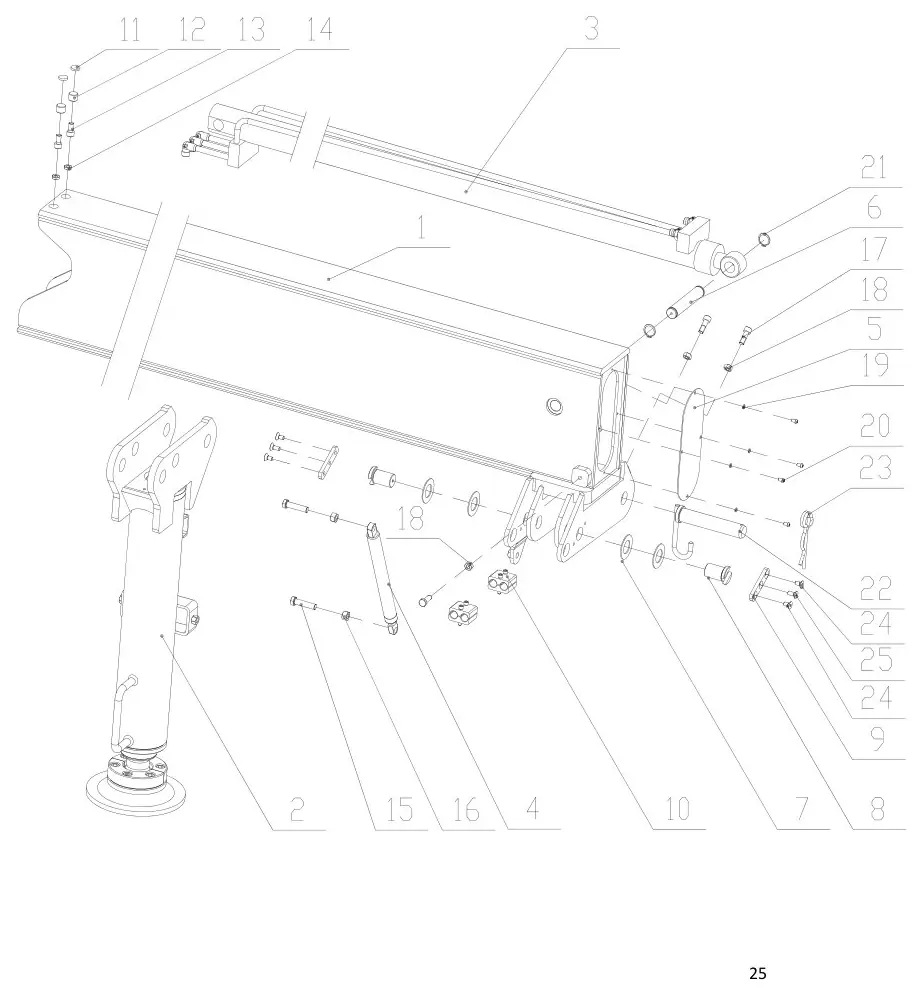

Outriggers assembly (лист 3)
Номер позиции в таблице совпадает с номером на схеме.
Открыть крупно| Поз. | Код | Наименование | В узле | |
|---|---|---|---|---|
| 1 | 5202309020067 | Stabilizer rod | 1 шт. | |
| 2 | 5202308220056 | Stabiliser ram | 1 шт. | |
| 3 | 5202309020056 | Hydraulic jack | 1 шт. | |
| 4 | 5202302200150 | Gas spring | 1 шт. | |
| 5 | 5202401060193 | Plate | 1 шт. | |
| 6 | 5202008050580 | Pin | 1 шт. | |
| 7 | 5202212190008 | Shim | 4 шт. | |
| 8 | 5202212190006 | Pin | 2 шт. | |
| 9 | 5202212190007 | Plate | 2 шт. | |
| 10 | 5202212190057 | Tubing clip | 2 шт. | |
| 11 | 5202307310065 | Guide shoes set | 2 шт. | |
| 12 | 5202307310064 | Shim | 2 шт. | |
| 13 | 750421-0222 | Screw M10×20 | 2 шт. | |
| 14 | 750261-0019 | Nut M10 | 2 шт. | |
| 15 | 750011-0333 | Screw M12×50 | 2 шт. | |
| 1 | 5202309020067 | Stabilizer rod | 1 шт. | |
| 2 | 5202308220056 | Stabiliser ram | 1 шт. | |
| 3 | 5202309020056 | Hydraulic jack | 1 шт. | |
| 4 | 5202302200150 | Gas spring | 1 шт. | |
| 5 | 5202401060193 | Plate | 1 шт. | |
| 6 | 5202008050580 | Pin | 1 шт. | |
| 7 | 5202212190008 | Shim | 4 шт. | |
| 8 | 5202212190006 | Pin | 2 шт. | |
| 9 | 5202212190007 | Plate | 2 шт. | |
| 10 | 5202212190057 | Tubing clip | 2 шт. | |
| 11 | 5202307310065 | Guide shoes set | 2 шт. | |
| 12 | 5202307310064 | Shim | 2 шт. | |
| 13 | 750421-0222 | Screw M10×20 | 2 шт. | |
| 14 | 750261-0019 | Nut M10 | 2 шт. | |
| 15 | 750011-0333 | Screw M12×50 | 2 шт. |
