Запчасти Sunhunk K328

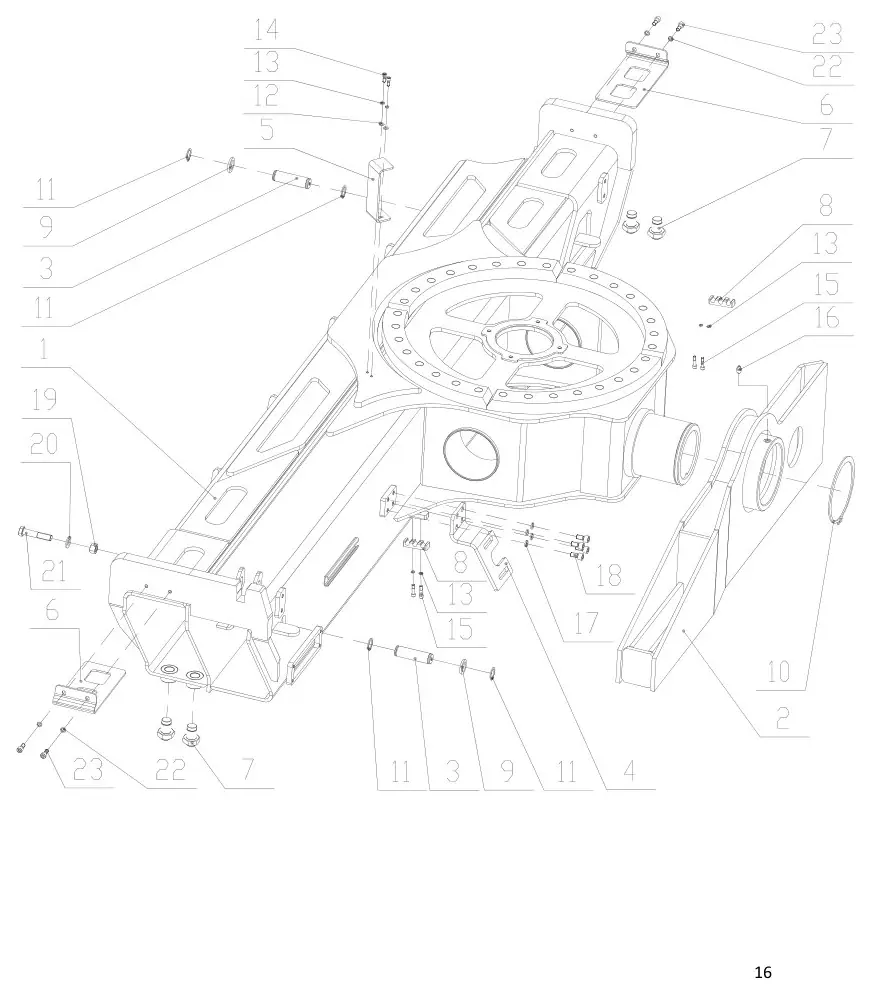

Base assembly
Номер позиции в таблице совпадает с номером на схеме.
Открыть крупно| Поз. | Код | Наименование | В узле | |
|---|---|---|---|---|
| 1 | 5202401060157 | Base | 1 шт. | |
| 2 | 5202403180251 | Balancing box | 1 шт. | |
| 3 | 5202401060192 | Pin | 2 шт. | |
| 4 | 5201908150014 | Plate | 1 шт. | |
| 5 | 5202307310060 | Plate | 1 шт. | |
| 6 | 5201803060083 | Plate | 2 шт. | |
| 7 | 5201711150008 | Guide shoes set | 4 шт. | |
| 8 | 5201908150015 | Nylon block | 2 шт. | |
| 9 | 5202401060204 | Shim | 2 шт. | |
| 10 | 750701-0004 | Circlip | 1 шт. | |
| 11 | 750702-0005 | Circlip | 4 шт. | |
| 12 | 750611-0051 | Washer 6 | 2 шт. | |
| 13 | 750631-0033 | Washer 6 | 6 шт. | |
| 14 | 750421-0232 | Screw M6×16 | 2 шт. | |
| 15 | 750421-0034 | Screw M6×25 | 4 шт. | |
| 1 | 5202401060157 | Base | 1 шт. | |
| 2 | 5202403180251 | Balancing box | 1 шт. | |
| 3 | 5202401060192 | Pin | 2 шт. | |
| 4 | 5201908150014 | Plate | 1 шт. | |
| 5 | 5202307310060 | Plate | 1 шт. | |
| 6 | 5201803060083 | Plate | 2 шт. | |
| 7 | 5201711150008 | Guide shoes set | 4 шт. | |
| 8 | 5201908150015 | Nylon block | 2 шт. | |
| 9 | 5202401060204 | Shim | 2 шт. | |
| 10 | 750701-0004 | Circlip | 1 шт. | |
| 11 | 750702-0005 | Circlip | 4 шт. | |
| 12 | 750611-0051 | Washer 6 | 2 шт. | |
| 13 | 750631-0033 | Washer 6 | 6 шт. | |
| 14 | 750421-0232 | Screw M6×16 | 2 шт. | |
| 15 | 750421-0034 | Screw M6×25 | 4 шт. |
