Запчасти Sunhunk K328

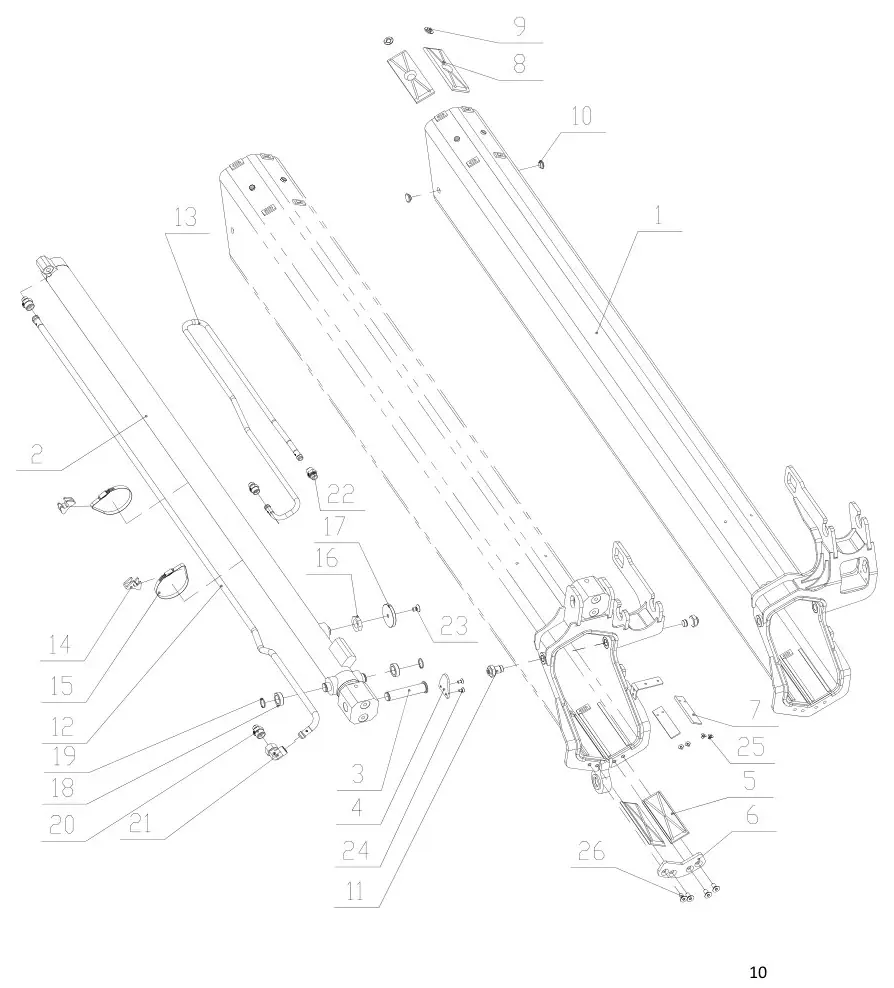

Third extension boom assembly (лист 2)
Номер позиции в таблице совпадает с номером на схеме.
Открыть крупно| Поз. | Код | Наименование | В узле | |
|---|---|---|---|---|
| 16 | 5202008050551 | Bush | 1 шт. | |
| 17 | 5202401060171 | Plate | 1 шт. | |
| 18 | 5202401060162 | Bush | 2 шт. | |
| 19 | 750702-0003 | Circlip 30 | 2 шт. | |
| 20 | 727889-0058 | Nipple GE-R-ED | 2 шт. | |
| 21 | 727881-0017 | Union EW | 1 шт. | |
| 22 | 727889-0054 | Nipple GE-R-ED | 2 шт. | |
| 23 | 750531-0039 | Screw M12×20 | 1 шт. | |
| 24 | 750531-0010 | Screw M12×20 M8× | 2 шт. | |
| 25 | 750531-0009 | Screw M8×12 | 4 шт. | |
| 26 | 750531-0044 | Screw M12×25 | 4 шт. | |
| 16 | 5202008050551 | Bush | 1 шт. | |
| 17 | 5202401060171 | Plate | 1 шт. | |
| 18 | 5202401060162 | Bush | 2 шт. | |
| 19 | 750702-0003 | Circlip 30 | 2 шт. | |
| 20 | 727889-0058 | Nipple GE-R-ED | 2 шт. | |
| 21 | 727881-0017 | Union EW | 1 шт. | |
| 22 | 727889-0054 | Nipple GE-R-ED | 2 шт. | |
| 23 | 750531-0039 | Screw M12×20 | 1 шт. | |
| 24 | 750531-0010 | Screw M12×20 M8× | 2 шт. | |
| 25 | 750531-0009 | Screw M8×12 | 4 шт. | |
| 26 | 750531-0044 | Screw M12×25 | 4 шт. |
