Запчасти Sunhunk K238
Control assembly (лист 8)

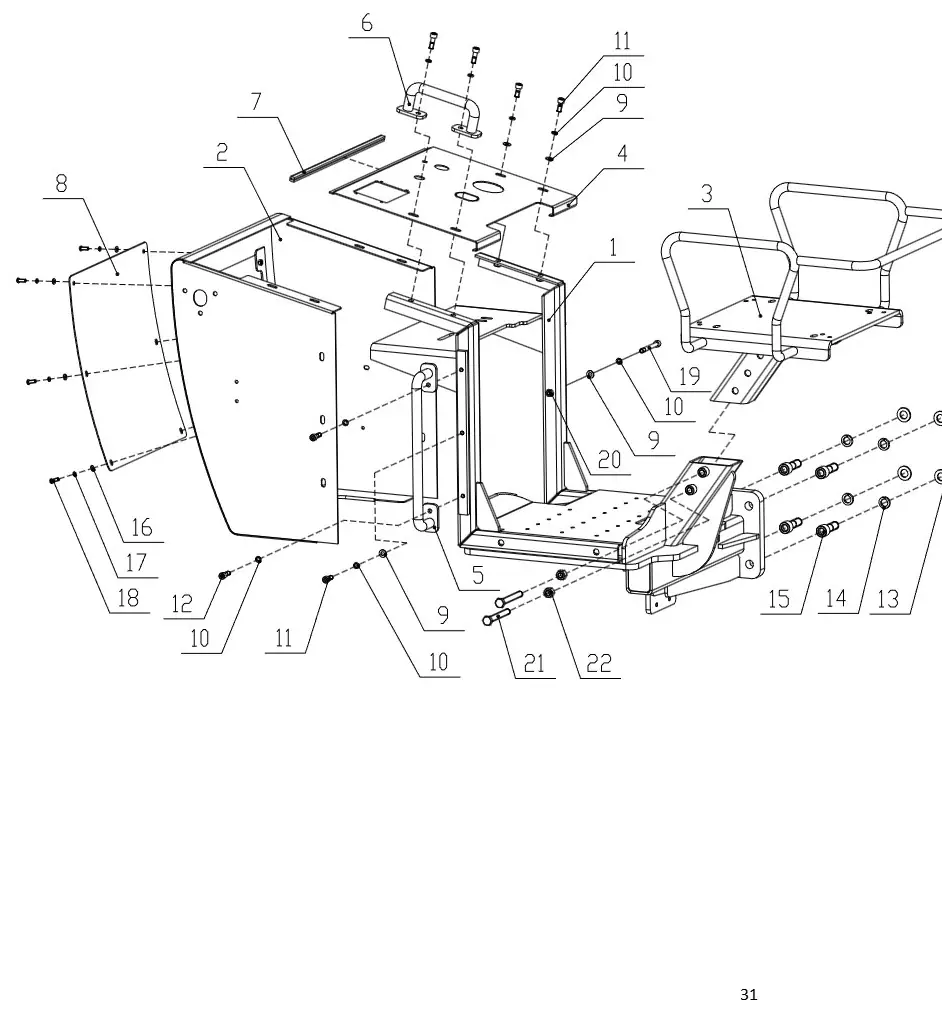

Номер позиции в таблице совпадает с номером на схеме.
Открыть крупно| Поз. | Код | Наименование | В узле | |
|---|---|---|---|---|
| 1 | 5202401090205 | Support | 1 шт. | |
| 2 | 5202401090202 | Board | 1 шт. | |
| 3 | 5202401090166 | Support | 1 шт. | |
| 4 | 5202403260379 | board | 1 шт. | |
| 5 | 5201911140111 | Handle | 1 шт. | |
| 6 | 5201911140121 | Handle | 1 шт. | |
| 7 | 5201911140125 | Block gine | 1 шт. | |
| 8 | 750611-0052 | Flat washer 8 | 6 шт. | |
| 9 | 750631-0038 | Split lock washer | 10 шт. | |
| 10 | 750421-0238 | Hex screw | 5 шт. | |
| 11 | 750421-0239 | Hex screw M8×25 | 4 шт. | |
| 12 | 750611-0047 | Flat washer 16 | 4 шт. | |
| 13 | 750631-0040 | Split lock washer 16 | 4 шт. | |
| 14 | 750421-0061 | Hex screw M16×50 | 4 шт. | |
| 15 | 5202110300029 | Board | 1 шт. |
