Запчасти Sunhunk K168

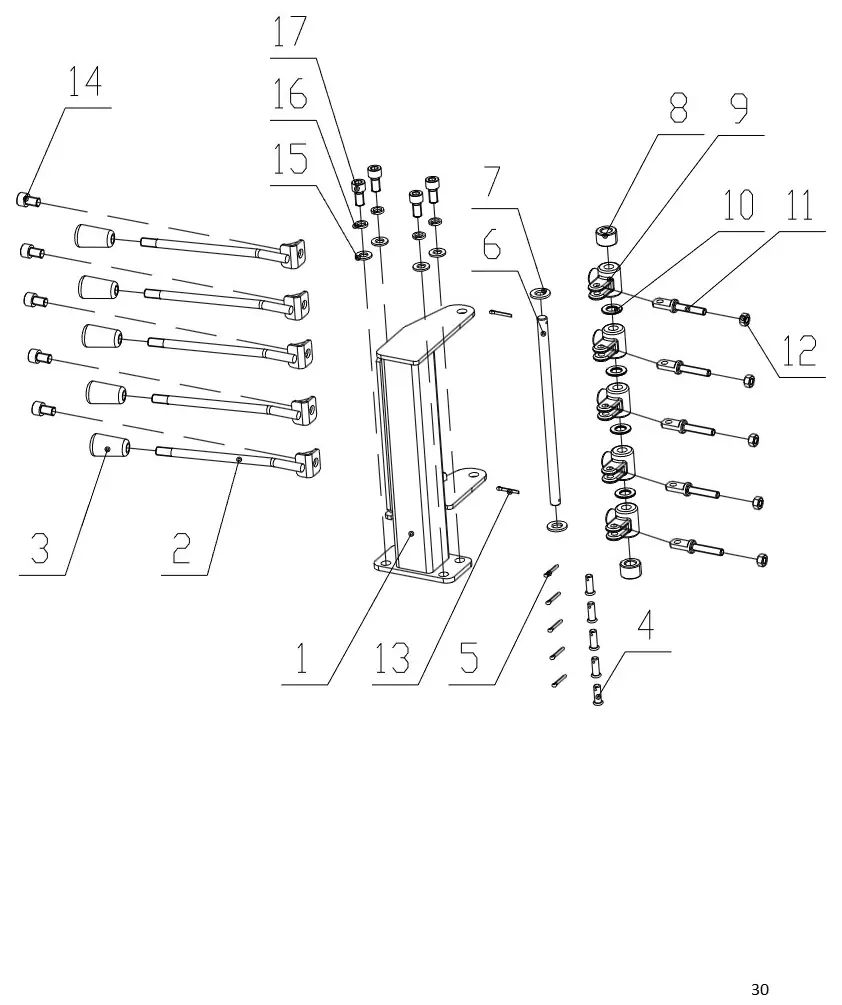

Control assembly (лист 7)
Номер позиции в таблице совпадает с номером на схеме.
Открыть крупно| Поз. | Код | Наименование | В узле | |
|---|---|---|---|---|
| 1 | 5202201100074 | Support | 1 шт. | |
| 2 | 5202105140304 | Handle | 5 шт. | |
| 3 | 5201803220155 | Knob | 5 шт. | |
| 4 | 750741-0005 | Pin 8×22 | 5 шт. | |
| 5 | 750731-0066 | Pin 3.2×20 | 5 шт. | |
| 6 | 5202105140201 | Pin | 1 шт. | |
| 7 | 750611-0045 | Washer 12 | 2 шт. | |
| 8 | 5202105140202 | Washer | 2 шт. | |
| 9 | 709235-0010 | Link rod | 5 шт. | |
| 10 | 5202105140203 | Washer | 5 шт. | |
| 11 | 5202105140286 | Link rod | 5 шт. | |
| 12 | 750241-0060 | Nut M8 | 5 шт. | |
| 13 | 750731-0066 | Pin 3.2×20 | 2 шт. | |
| 14 | 750421-0241 | Screw M10×16 | 5 шт. | |
| 15 | 750611-0044 | Washer 10 | 4 шт. |
