Запчасти Sunhunk K168

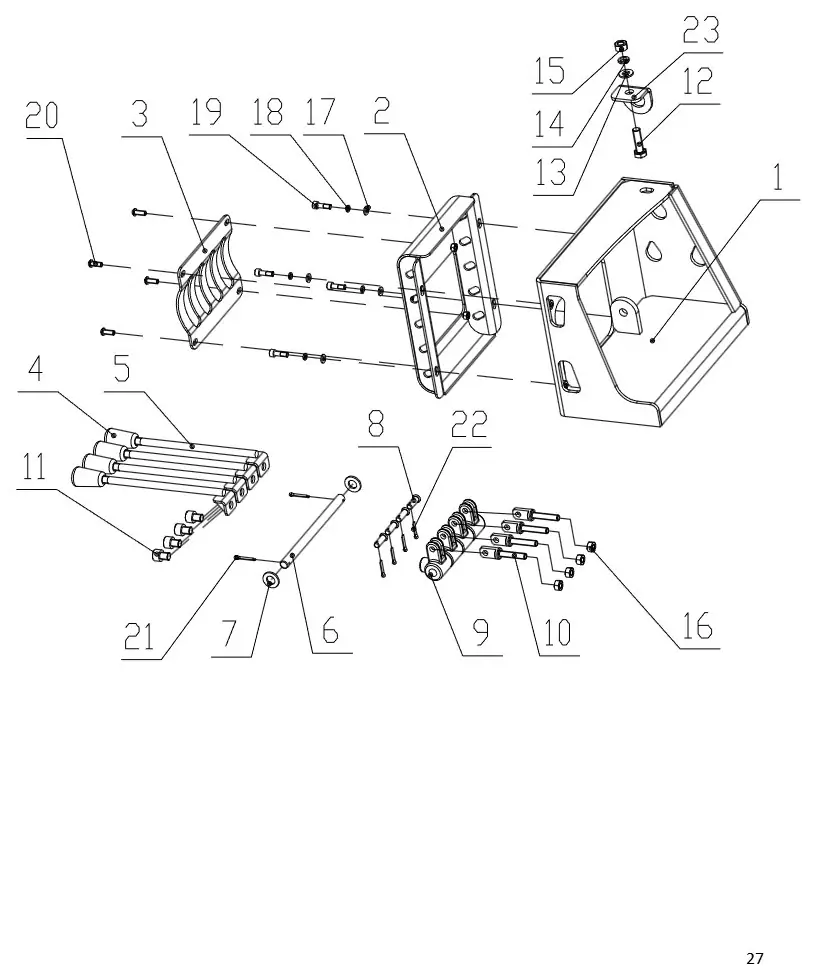

Control assembly (лист 4)
Номер позиции в таблице совпадает с номером на схеме.
Открыть крупно| Поз. | Код | Наименование | В узле | |
|---|---|---|---|---|
| 1 | 5202212160060 | Support | 1 шт. | |
| 2 | 5202201100173 | Support | 1 шт. | |
| 3 | 5202201100178 | Plate | 1 шт. | |
| 4 | 5201803220155 | Knob | 4 шт. | |
| 5 | 5202201100064 | Handle | 4 шт. | |
| 6 | 5202201100179 | Pin | 1 шт. | |
| 7 | 750611-0045 | Washer 12 | 2 шт. | |
| 8 | 750741-0005 | Pin 8×22 | 2 шт. | |
| 9 | 709235-0010 | Link rod | 4 шт. | |
| 10 | 5202105140286 | Link rod | 4 шт. | |
| 11 | 750421-0248 | Screw M10×12 | 4 шт. | |
| 12 | 750012-0009 | Screw M10×35 | 1 шт. | |
| 13 | 750611-0044 | Washer 10 | 1 шт. | |
| 14 | 750631-0034 | Washer 10 | 1 шт. | |
| 15 | 750241-0058 | Nut M10 | 1 шт. |
