Запчасти Sunhunk K108

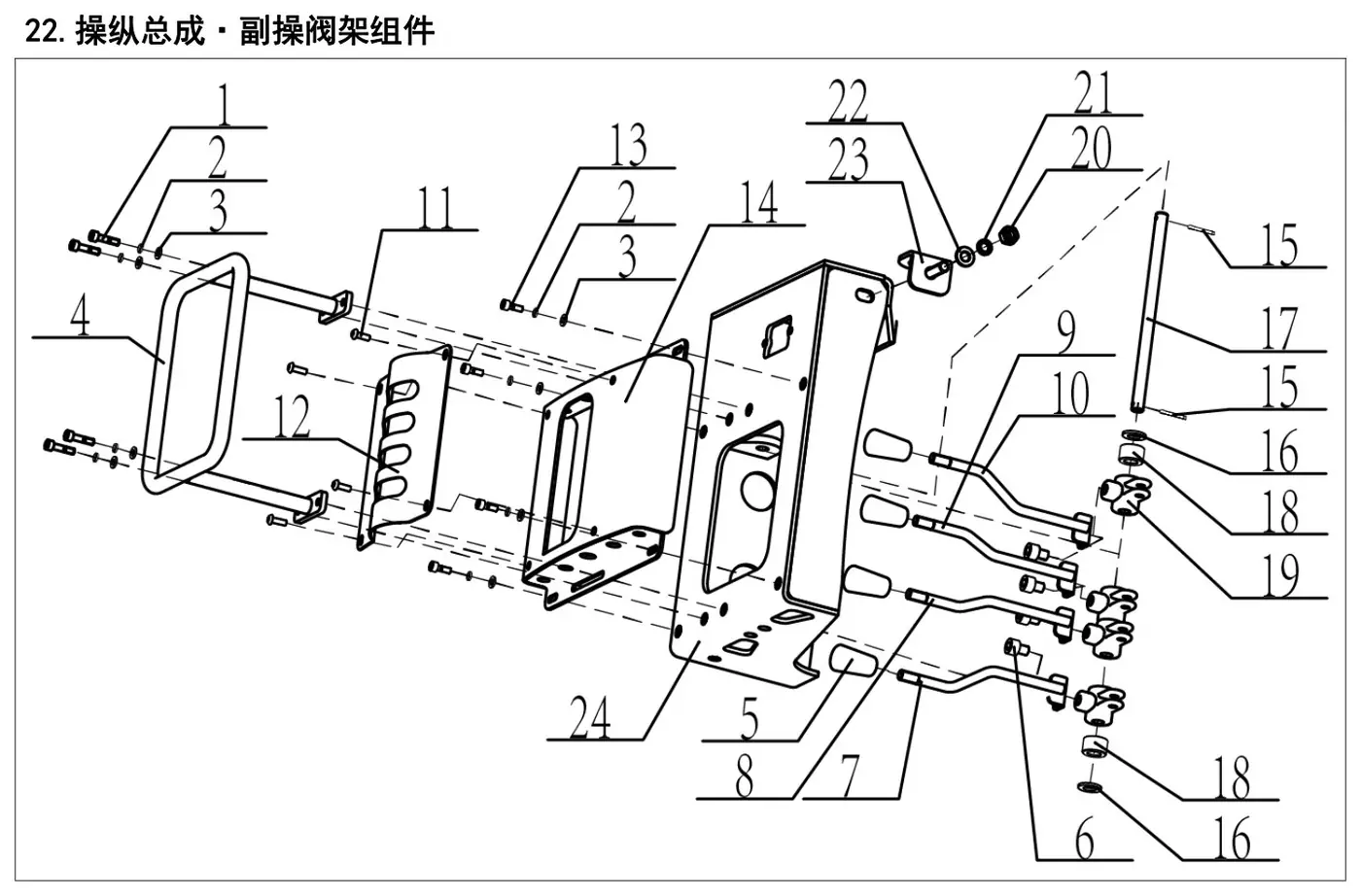

Control assembly – Auxiliary control valve frame assembly
Номер позиции в таблице совпадает с номером на схеме.
Открыть крупно| Поз. | Код | Наименование | В узле | |
|---|---|---|---|---|
| 1 | 750421-0234 | Bolt M6×25 | 4 шт. | |
| 2 | 750631-0033 | Spring washer | 8 шт. | |
| 3 | 750611-0051 | Flat washer 6 | 8 шт. | |
| 4 | 5202205170539 | Handrail frame | 1 шт. | |
| 5 | 5201803220155 | Handle cap | 4 шт. | |
| 6 | 750421-0248 | Hex screw M10×12 | 4 шт. | |
| 7 | 5202205170563 | Control lever rod | 1 шт. | |
| 8 | 5202205170564 | Control lever rod | 1 шт. | |
| 9 | 5202205170565 | Control lever rod | 1 шт. | |
| 10 | 5202205170566 | Control lever rod | 1 шт. | |
| 11 | 750521-0034 | Screw M6×16 | 4 шт. | |
| 12 | 5202205170551 | Small cover plate | 1 шт. | |
| 13 | 750421-0232 | Screw M6×16 | 4 шт. | |
| 14 | 5202205170559 | Guard | 1 шт. | |
| 15 | 750731-0066 | Pin 3.2×20 | 2 шт. | |
| 16 | 750611-0045 | Washer 12 | 2 шт. | |
| 17 | 5202205170568 | Pin | 1 шт. | |
| 18 | 5202205170567 | Washer | 2 шт. | |
| 19 | 709235-0010 | Connection seat | 4 шт. | |
| 20 | 750241-0058 | Nut M10 | 1 шт. | |
| 21 | 750631-0034 | Spring washer 10 | 1 шт. | |
| 22 | 750611-0044 | Flat washer 10 | 1 шт. | |
| 23 | 5202205170537 | Pressure ring | 1 шт. | |
| 24 | 5202205170553 | Auxiliary control bracket | 1 шт. |
