Запчасти Sunhunk K108

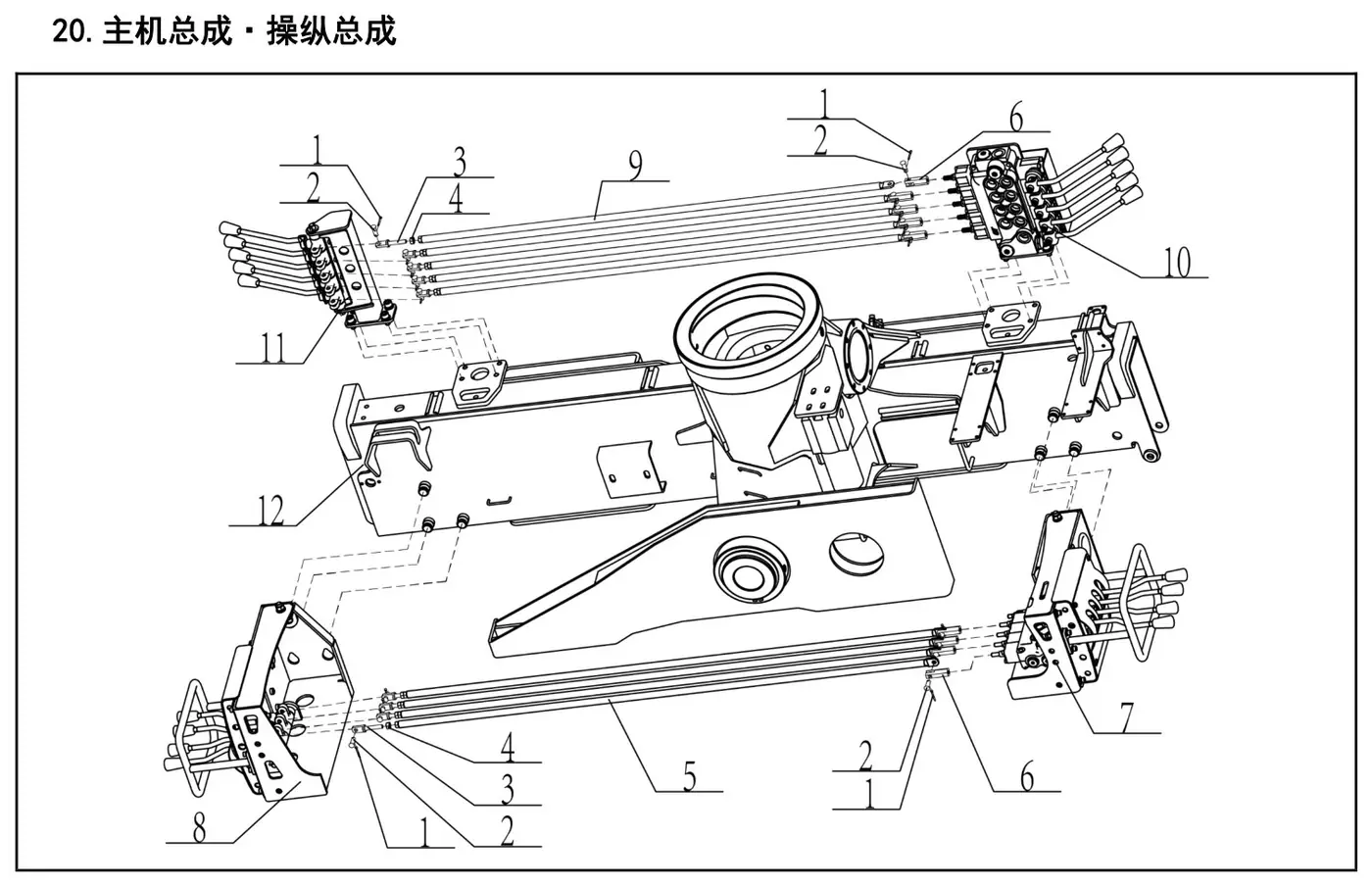

Main assembly – Control assembly
Номер позиции в таблице совпадает с номером на схеме.
Открыть крупно| Поз. | Код | Наименование | В узле | |
|---|---|---|---|---|
| 1 | 750731-0066 | Pin 3.2×20 | 18 шт. | |
| 2 | 750741-0084 | Pin shaft 8×24 | 18 шт. | |
| 3 | 5201710160014 | Link block | 9 шт. | |
| 4 | 750241-0060 | Nut M8 | 9 шт. | |
| 5 | 5202205170668 | Tie rod body | 4 шт. | |
| 6 | 5201803220160 | Connecting socket | 9 шт. | |
| 7 | 5202209070096 | Upper control valve frame assembly | 1 шт. | |
| 8 | 5202205170552 | Auxiliary control frame assembly | 1 шт. | |
| 9 | 5202205170670 | Tie rod body | 5 шт. | |
| 10 | 5202205170569 | Lower control valve frame assembly | 1 шт. | |
| 11 | 5202205170528 | Auxiliary control frame assembly | 1 шт. | |
| 12 | 5202205170634 | Base assembly | 1 шт. |
← Main assembly – Lubrication linesВсе узлы K108Control assembly – Upper control valve frame assembly →
