Запчасти Sunhunk K108

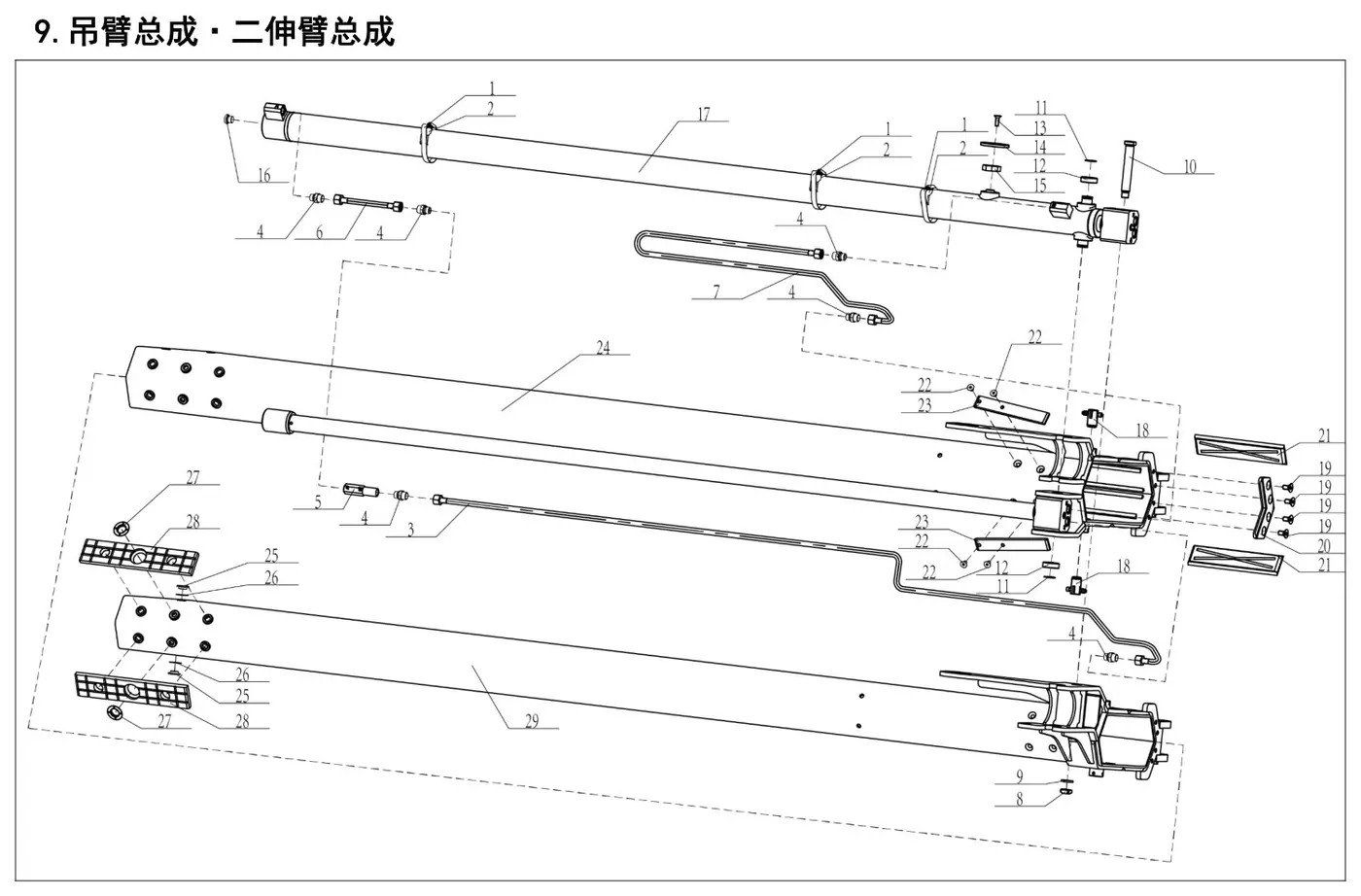

Boom assembly – Boom extension II assembly
Номер позиции в таблице совпадает с номером на схеме.
Открыть крупно| Поз. | Код | Наименование | В узле | |
|---|---|---|---|---|
| 1 | 750851-0014 | Clamp 90 | 3 шт. | |
| 2 | 715097-0003 | Piping mounting | 3 шт. | |
| 3 | 5202205160079 | Steel tube | 1 шт. | |
| 4 | 727889-0015 | Straight pipe fitting GE - R - ED | 6 шт. | |
| 5 | 707259-0036 | Sequence valve | 1 шт. | |
| 6 | 5202205160078 | Steel tube | 1 шт. | |
| 7 | 5202205160080 | Steel tube | 1 шт. | |
| 8 | 750321-0052 | Round nut GUK | 1 шт. | |
| 9 | 5202205160185 | Adjusting washer | 1 шт. | |
| 10 | 5202205160075 | Shaft | 1 шт. | |
| 11 | 750702-0005 | Circlip | 2 шт. | |
| 12 | 5202205160134 | Bushing | 2 шт. | |
| 13 | 750531-0087 | Countersunk screw M8×25 | 1 шт. | |
| 14 | 5202205160077 | Cover plate | 1 шт. | |
| 15 | 5202205160076 | Octagonal support block | 1 шт. | |
| 16 | 727894-0015 | Hex socket plug VSTI M/R-ED | 1 шт. | |
| 17 | 5202205160074 | Telescopic cylinder II | 1 шт. | |
| 18 | 5202205160172 | Adjustable slider set | 2 шт. | |
| 19 | 750531-0079 | Countersunk screw M10×20 | 4 шт. | |
| 20 | 5202205160136 | Slider retainer | 1 шт. | |
| 21 | 5202205160081 | Slide plate | 2 шт. | |
| 22 | 750531-0092 | Countersunk screw M8×12 | 4 шт. | |
| 23 | 5202205160137 | Front upper slider | 2 шт. |
