ППУА 1600/100 с на шасси Урал 4320-1912-60Е5
Под заказ
Собственное производство
Под заказ
Собственное производство
ППУА 1600/100 с на шасси Урал 4320-1912-60Е5
Код: 99-549 Код: 99-549
Цена по запросу
Описание
Основные параметры | |
Насос питательный | 1.1 ПТ25 / 2,3ПТ |
Вентилятор | 35.02.01.200 литой корпус |
Топливный насос | НШ-10 |
Клапан предохранительный | 35.07.60.000 – 2/3 шт. (2 шт. – 1 режим), (3 шт. – 2 режима) |
Контрольно-измерительные приборы и автоматика (КИПиА) | Аналого-цифровая система управления |
Котёл паровой | 1600 кг/ч, 100 кгс/см2, материал змеевиков – труба бесшовная холоднодеформированная 28х3,5 мм, ст20 |
Устройство горелочное | На две форсунки |
Форсунки | 2 шт. - Danfoss |
Бак запаса питательной воды | 5,2 куб. м, эллиптического сечения |
Бак запаса топлива | 1 шт. 0,6 куб. м, верхнее расположение |
Внутренняя обшивка фургона | Специализированная сэндвич панель на заклепках |
Утеплитель | 40 мм, пенополистирол |
Наружная обшивка фургона | Специализированная сэндвич панель на заклепках |
Лестницы | Выдвижные из под фургона |
Выхлоп отработанных газов | Вверх, через сертифицированный искрогаситель производства КАМАЗ |
Устройство для укладки рукава ПАР-2 | В задней части фургона |
Линии выхода режимов | Отдельные линии высокого и низкого давления с предохранительными клапанами на каждую линию |
Топливная система | Предохранительный клапан на топливной системе |
Кислотная обработка котла | Специальный щтуцер |
Рама установки | Утеплена пенополистиролом , имеет утепленные люки для возможности обслуживания трансмиссии из фургона |
Дыхательные клапана и трубки | На водяной и топливной емкостях, с выводом за пределы фургона |
Кожух защитный на котел | Для предотвращения попадания дымовых газов в фургон. |
ЗИП навесного оборудования | |
Магистральные паровые трубы | 24 м, БРС с выступами для монтажа/демонтажа |
Паровой рукав | 1 шт. – ПАР-2, Ду25, 20 м |
Пика | 1 шт. – 1,5 м |
Запорный узел | 1 шт. |
Колено | 5 шт. |
ЗИП водяного насоса | 1 шт. |
Средства безопасности | |
Огнетушитель | 1 шт. – ОП с креплениями для установки в будке ППУА |
Технические характеристики ППУА
Наименование характеристик, параметров и размеров | Показатели | |
Режим I | Режим II | |
Нагреваемая среда | Вода | |
Производительность по пару, кг/ч | 1600 | |
Давление, МПа (кгс/см2) | 9,81-1 (100-10) | 0,78-0,2 (8-2) |
Температура пара, ̊C | 310-10 | 175-10 |
Теплопроизводительность (расчётная), кДж (ккал/ч) | 3929200 (940000) | 1178760 (282000) |
Жёсткость питательной воды, мкг-экв/кг, не более | 10 | |
Расход топлива паровым котлом, кг/ч | 110 | 35 |
Топливо, используемое для работы | Дизельное ГОСТ 305-82 | |
Степень сухости пара, % | 80 | 20 |
Время, необходимое для получения пара с момента пуска установки, мин, не более | 20 | |
Вместимость цистерны для воды, м3 | 5,2 | |
Вместимость бака для топлива, м3 | 0,5 | |
Привод механизмов установки | От тягового двигателя автомобиля через КДОМ | |
Управление установкой | Из кабины водителя | |
Эксплуатационная передача КПП автомобиля | Пятая | |
Частота вращения коленчатого вала двигателя на эксплуатационной передаче, об/мин | 1390 | |
Пакет предоставляемой документации
Сертификат соответствия, техническому регламенту Таможенного союза «О безопасности оборудования, работающего под избыточным давлением» (ТР ТС 032/2013), утвержденному Решением Комиссии Таможенного союза от 02 июля 2013 г. № 41 |
|
Сертификат соответствия, техническому регламенту Таможенного союза «О безопасности колесных транспортных средств» ТР ТС 018/2011), утвержденному Решением Комиссии Таможенного союза от 9 декабря 2011г. №877 |
|
Паспорта на предохранительные клапана |
|
Руководство по эксплуатации на парогенераторную установку |
|
Документация на покупные комплектующие |
|
Паспорт передвижной парогенераторной установки |
|
Одобрение типа ТС |
|
ПТС |
|

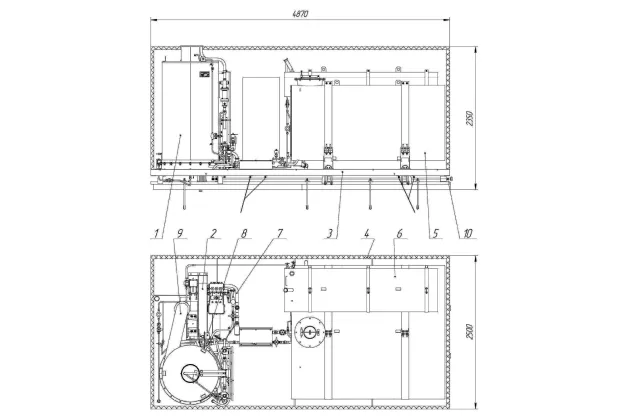

Схема
- Котёл паровой
- Трансмиссия
- Рама с креплениями
- Кузов
- Цистерна
- Система топливная
- Обвязка
- Электрооборудование КИПиА
- Воздуховод
- Трубы магистральные
Характеристики
Шасси
| Бренд | Урал |
|---|---|
| Модель | 4320-1912-60Е5 |
| Колесная формула | 6х6 |
Двигатель
| Модель | ЯМЗ-65674 |
|---|---|
| Тип | Четырехтактный дизель |
| Мощность, л.с. (кВт) | 230 (169,2) |
| Экологический класс | Евро-5 |
| Количество цилиндров | 6 |
| Расположение цилиндров | V-образное |
Колеса и шины
| Размер шин | 425/85 R21 |
|---|
Тормозная система
| Привод | Пневматический |
|---|
Коробка передач
| Модель | ЯМЗ-2361 |
|---|---|
| Тип | Механическая, 5-ступенчатая |
Раздаточная коробка
| Тип | Механическая, 2-ступенчатая с цилиндрическим блокируемым межосевым дифференциалом |
|---|
Кабина
| Тип | Капотная, 1-рядная |
|---|
Топливная система
| Вместимость топливного бака, л | 300+210 |
|---|
Прочее
| Комплектация | ДОМ, ДЗК |
|---|
