Агрегат наземного ремонта водоводов АНРВ Урал 4320-4152-81Е5 с КМУ ИМ-50

Код: 35-40
Скачать PDF Распечатать
Код: 35-40
Цена по запросу
Подробнее о лизинге
Руфина Ахметшина

Руфина Ахметшина

Директор по продажам

Гарантия на навесное 24 месяца

Доставка по РФ и СНГ

Подробнее о доставке и оплате

Описание

Кузов – фургон.

Кузов-фургон представляет собой конструкцию из пятислойных «сэндвич»-панелей. Снаружи и изнутри  фургон обшит стальным оцинкованным листом покрытый полимерным лакокрасочным покрытием («плакированный лист). Пространство между внешней и внутренней обшивкой фургона заполнено слоем теплоизоляционного материала «Стиропен 50» имеющего низкую теплопроводность и низкую горючесть. Для усиления конструкции между утеплителем и обшивкой находятся слой фанеры. Изнутри фургона пол покрыт автомобильным линолеумом на резиновой основе (автолин),.

В корпусе фургона справа по ходу движения размещены две двери. В передней части предусмотрена дверь для входа в пассажирский отсек. Вход в пассажирский отсек для удобства выполнен в заниженном исполнении (лестничный блок  с поручнем и откидной ступенью). В задней части  предусмотрена дверь для входа в рабочий отсек. Для доступа в рабочий отсек под фургоном в специальной нише, в районе двери, размещена выдвижная раскладная лестница.

Грузовая платформа

Представляет собой сварную конструкцию из металлических труб квадратного сечения, обшитых стальным листом с откидными боковыми бортами. Предназначена для размещения перевозимого груза, а также запасного колеса и контейнеров с кислородным и пропановым баллонами.

Для подъема в грузовую платформу имеется выдвижная лестница.  Крепление фургона к лонжеронам базового ТС осуществляется стремянками с прокладкой демпфирующих деревянных вставок.

Крано-манипуляторная установка

В качестве КМУ в изделии используется ИМ-50А

КМУ смонтирована в хвостовой части ТС и предназначена для погрузки и разгрузки перевозимых грузов, монтажно-демонтажных, ремонтно-восстановительных и других работ.

Насос

Насос HDS 17 предназначен для подачи рабочей жидкости и создания давления в гидросистеме КМУ для обеспечения её управляемости.

Привод насоса осуществляется от КОМ установленной на КПП базового ТС.

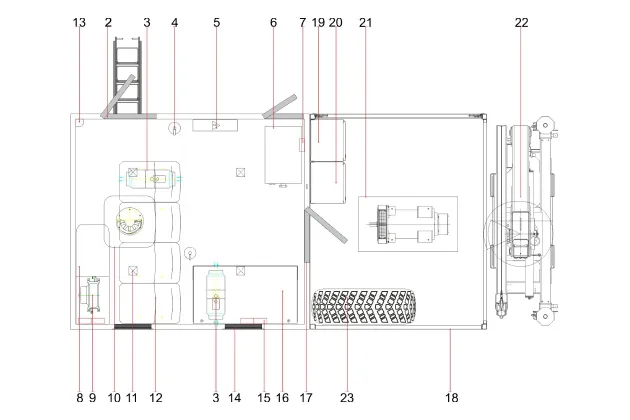

Планировка

1.Кузов фургон изотермический S=60мм
2. Дверь входная с выдвижным трапом
3. Автономный отопитель «Планар-4д» - 2 шт.
4. Огентушитель - 2 шт
5. Электрошкаф
6. Выпрямитель  сварочный ВД-313 с люком
7. Вывод 380В
8. Стол
9. Отопитель от системы ДВС
10. Аварийный люк с вентилятором
11. Освещение 24/220В
12. Сиденья сертифицированные с ремнями безопасности
13. Видео камера в пассажирском отсеке
14. Окно с форточкой - 2 шт.
15. Розетка 2х220 - 2 шт.
16. Верстак с выдвижными ящиками
17. Дверь в рабочий отсек
18. Бортовая платформа
19. Ящик  под пропановый баллон
20. Ящик под кислородный баллон
21. Генератор EG 202.7
22. КМУ ИМ-50
23. ДЗК

Характеристики

Основные

Грузовой момент (т/м) 4,40
Максимальная грузоподъёмность (кг) 2 000
Грузоподъёмность на максимальном вылете (кг) 740
Максимальный вылет стрелы (м) 6,00
Количество гидравлических выдвижных секций, шт. 1
Рабочая температура окружающей среды, °C - 40 ... +40
Максимальная высота подъема, м 9,20
Максимальная глубина опускания, м 2,50
Способ управления Гидравлический
Место управления С земли, ДУ
Тип выдвижных опор Ручной
Масса без гидронасоса, рабочей жидкости, тн 1 016
Размер по осям шпилек, мм 692
Монтажная база, мм 940
База выдвижных опор, мм 3 360
База не выдвижных опор, мм 2 200
