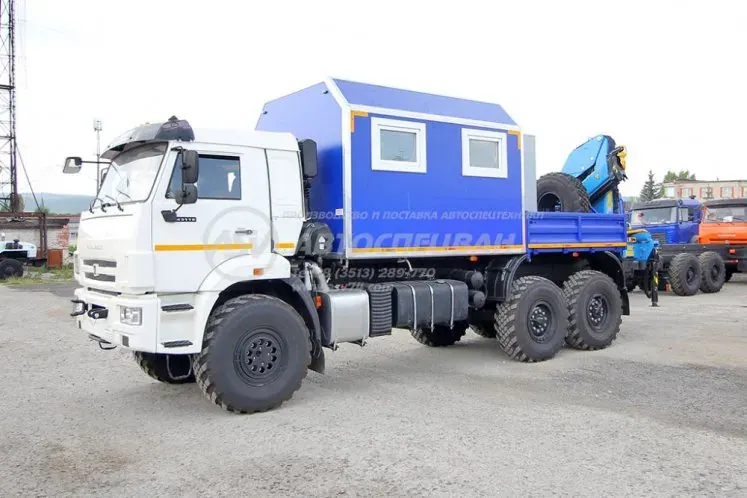

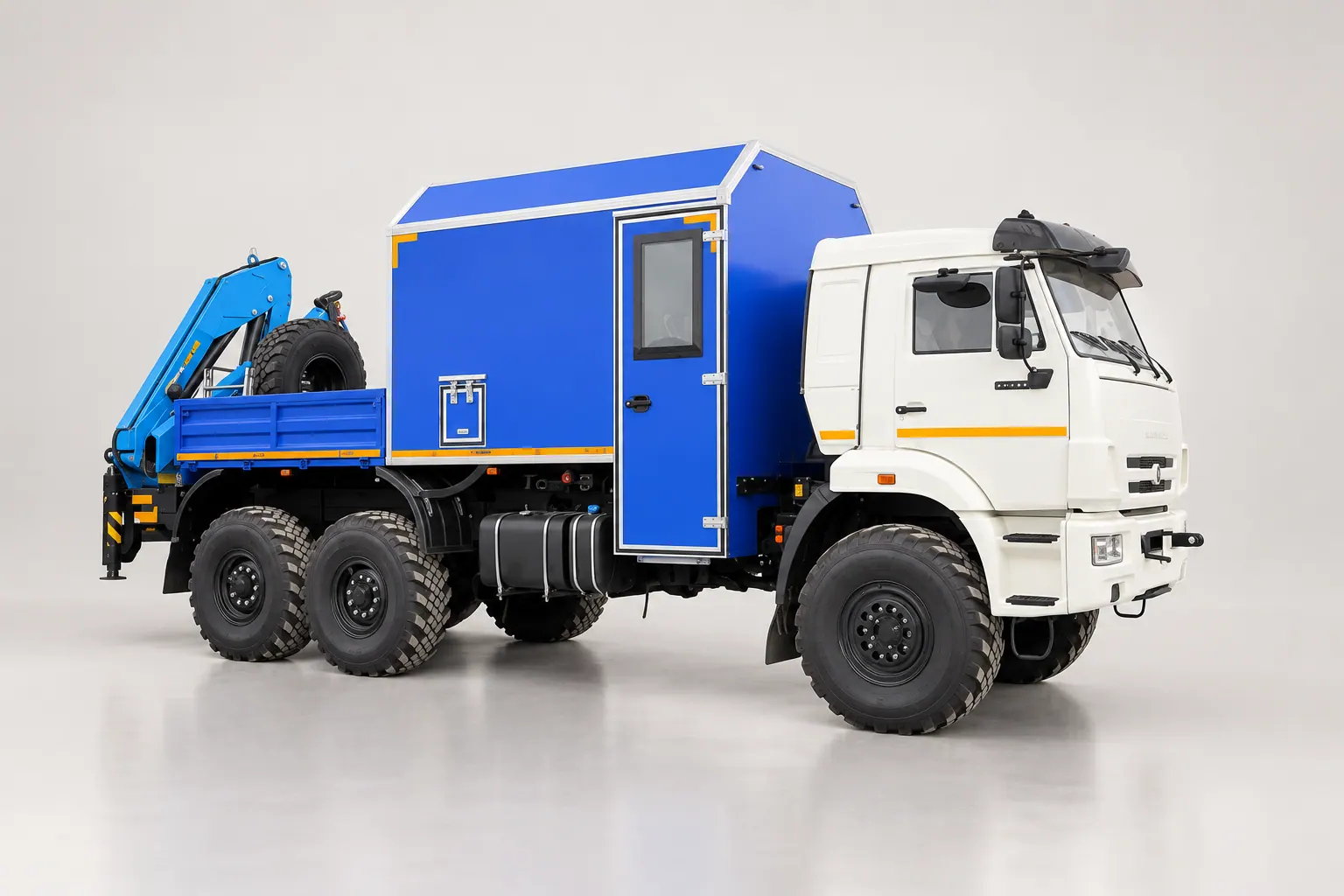

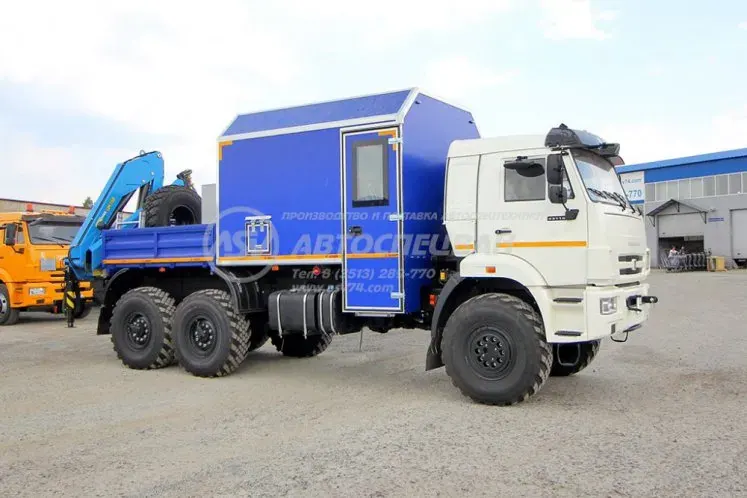

Агрегат для ремонта и обслуживания качалок АРОК КамАЗ 43118-3027-50 с КМУ ИМ-150 (комплектация 2)

Кузов, фургон.

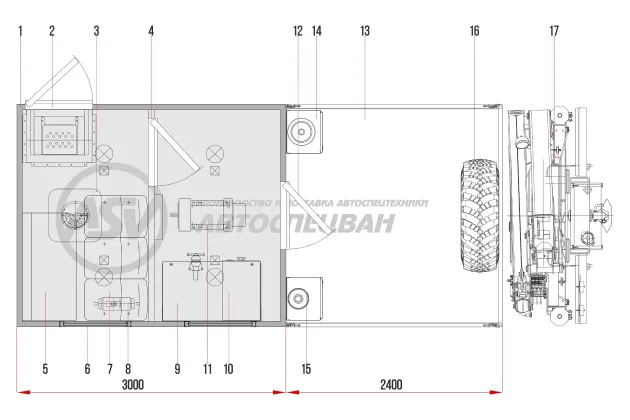

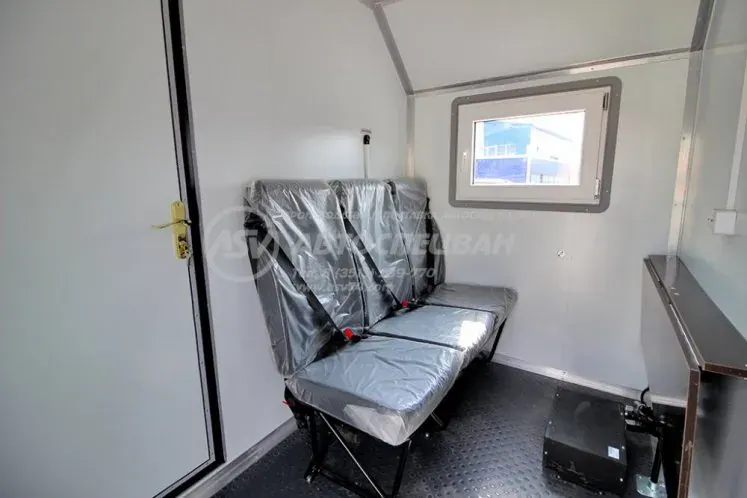

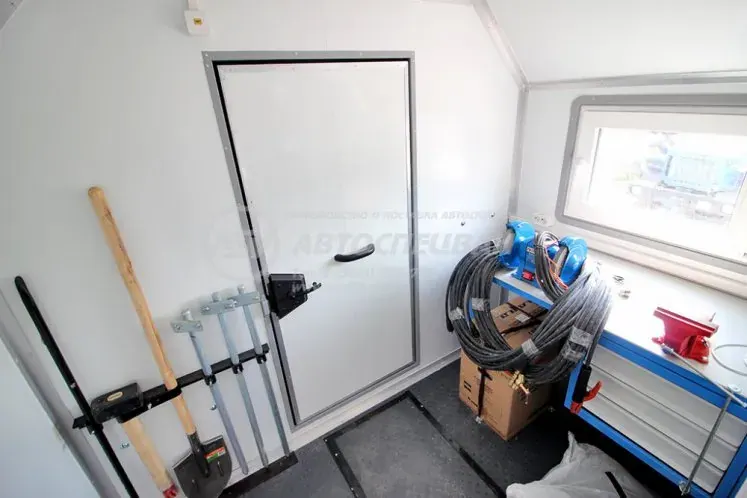

КФ представляет собой конструкцию из пятислойных «сэндвич»-панелей. Снаружи и изнутри фургон обшит стальным оцинкованным листом покрытый полимерным лакокрасочным покрытием («плакированный лист). Пространство между внешней и внутренней обшивкой фургона заполнено слоем теплоизоляционного материала, имеющего низкую теплопроводность и низкую горючесть. Для усиления конструкции между утеплителем и обшивкой находятся слой фанеры. Изнутри фургона пол покрыт автомобильным линолеумом на резиновой основе (автолин). В корпусе фургона, в правой панели по ходу движения предусмотрена одностворчатая дверь с окном для входа в фургон. Для удобства вход в пассажирский отсек выполнен в заниженном исполнении с откидной лестницей. В заднем торце фургона находится дверь для доступа в рабочий отсек с бортовой платформы. Для подъема в грузовую платформу имеется откидная лестница, закрепленная на правом откидном борту. Крепление фургона к лонжеронам базового ТС осуществляется стремянками с прокладкой демпфирующих деревянных вставок.

Грузовая платформа

Представляет собой сварную конструкцию из швеллеров и профильных металлических труб квадратного сечения, обшитых стальным листом с откидными боковыми бортами. Предназначена для размещения перевозимого груза.

Крано-манипуляторная установка

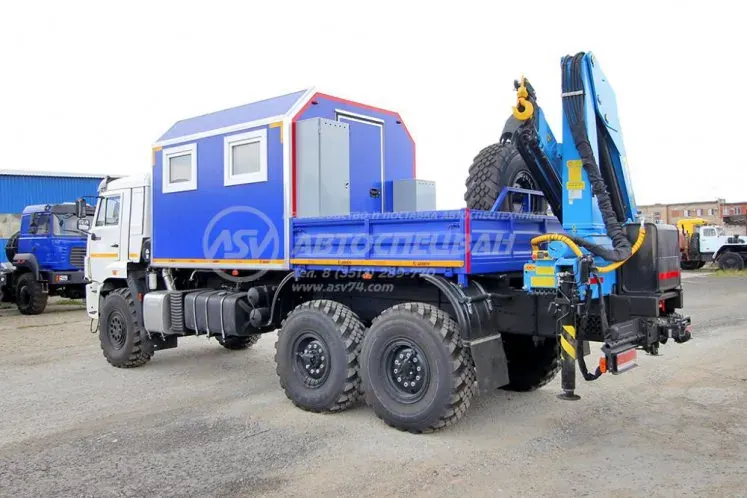

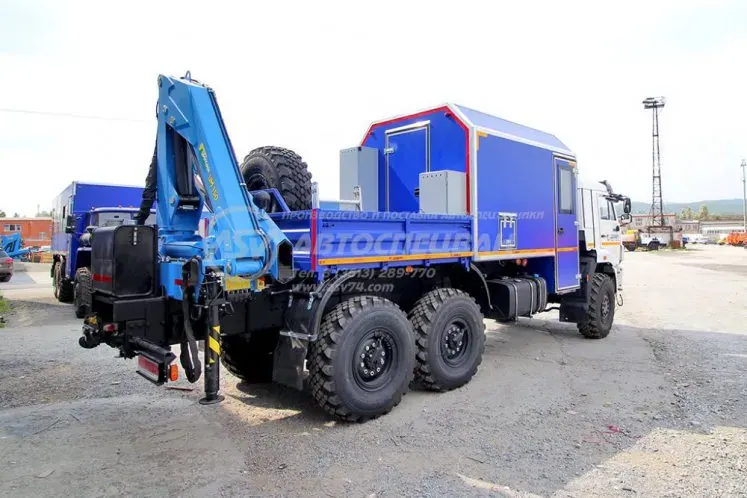

В качестве КМУ в изделии используется ИМ 150. КМУ смонтирована в хвостовой части на заднем свесе рамы ТС и предназначена для погрузки и разгрузки перевозимых грузов, монтажно-демонтажных, ремонтно-восстановительных и других работ.

Насос

Насос DARK-28 предназначен для подачи рабочей жидкости и создания давления в гидросистеме КМУ для обеспечения её управляемости.

Привод насоса осуществляется от КОМ на КПП базового ТС.
