Описание

Кузов – фургон

Кузов-фургон представляет собой конструкцию из пятислойных «сэндвич-панелей». Снаружи и изнутри  фургон обшит стальным оцинкованным листом, покрытым полимерным лакокрасочным покрытием («плакированный лист»). Пространство между внешней и внутренней обшивкой фургона заполнено слоем теплоизоляционного материала «Стиропен», имеющего низкую теплопроводность и низкую горючесть. Для усиления конструкции между утеплителем и обшивкой находится слой фанеры. Внутри фургона пол покрыт автомобильным линолеумом на резиновой основе «автолин».

В передней части фургона установлена грузовая платформа с откидными боковыми бортами.

Вход в пассажирский отсек осуществляется через одностворчатую дверь, при помощи выдвижного трапа.

Крепление фургона к лонжеронам базового ТС осуществляется стремянками с прокладкой из демпфирующих деревянных вставок.

Крано-манипуляторная установка

В качестве КМУ в изделии используется UNIC URV503

КМУ смонтирована в хвостовой части ТС и предназначена для погрузки и разгрузки перевозимых грузов, монтажно-демонтажных, ремонтно-восстановительных и других работ.

Достоинства  КМУ UNIC URV 503:

1) кран манипулятор UNIC 503 характеризуется простой конструкцией, что уменьшает возможность поломки;

2) грузозахватное устройство крепится к стреле с помощь троса. Это не только повышает радиус работы, но и дает возможность точно выставить груз на площадке;

3) телескопическая стрела имеет шестигранное сечение, которое обеспечивает большой запас прочности все конструкции;

4) барабан тросовой лебедки имеет большой радиус, что дает возможность использовать длинные тросы и опускать груз ниже уровня грунта от 3 до 19 м;

5) все операции опускания и поднимания осуществляются плавно, без рывков. Это достигается как путем постепенного выдвижения секций стрелы, так и мощного шестерёнчатого гидравлического насоса, создающего давление в системе 20,6 МРа и имеет производительность 52 л/мин.

Насос

Насос NPH 34 предназначен для подачи рабочей жидкости и создания давления в гидросистеме КМУ для обеспечения её управляемости.

Привод насоса осуществляется от КОМ  на КПП базового ТС.

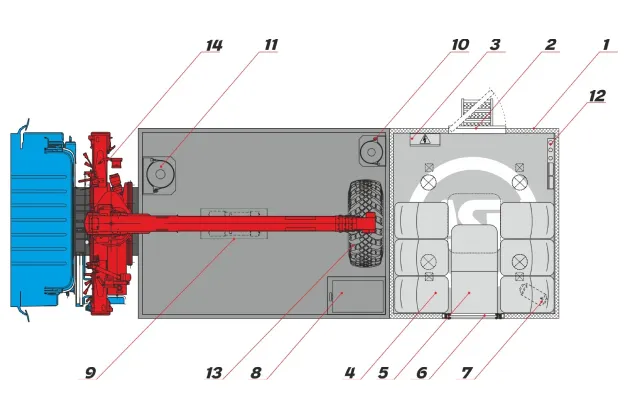

Планировка

1. Кузов фургон
2. Входная дверь с окном и выдвижным трапом
3. Электрошкаф с выводом
4. Сиденья сертифицированные с ремнями безопасности
5. Стол складной
6. Окно (стеклопакет)
7. Автономный отопитель «Планар-4Д»
8. Сварочный выпрямитель ВД-313 в герметичном ящике
9. Генератор синхронный EG-202 с приводом от ДОМ
10. Кислородный баллон в ящике
11. Пропановый баллон в ящике
12. Шанцевый инструмент
13. ДЗК
14. КМУ UNIC 503

Описание

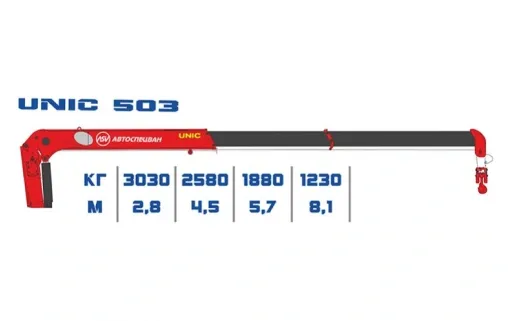

КМУ Unic 503

Крано-манипуляторная установка (КМУ) средней грузоподъемности UNIC UR-V503 (3-секционная стрела)

Характеристики

Основные

Грузовой момент (т/м) 12.4
Максимальная грузоподъёмность (кг) 3030
Грузоподъёмность на максимальном вылете (кг) 1230
Максимальный вылет стрелы (м) 8.10
Угол поворота (°) не ограничен
Масса установки (кг) 1450
Габаритные размеры в транспортном положении, мм 3720 x 2319 x 2370
